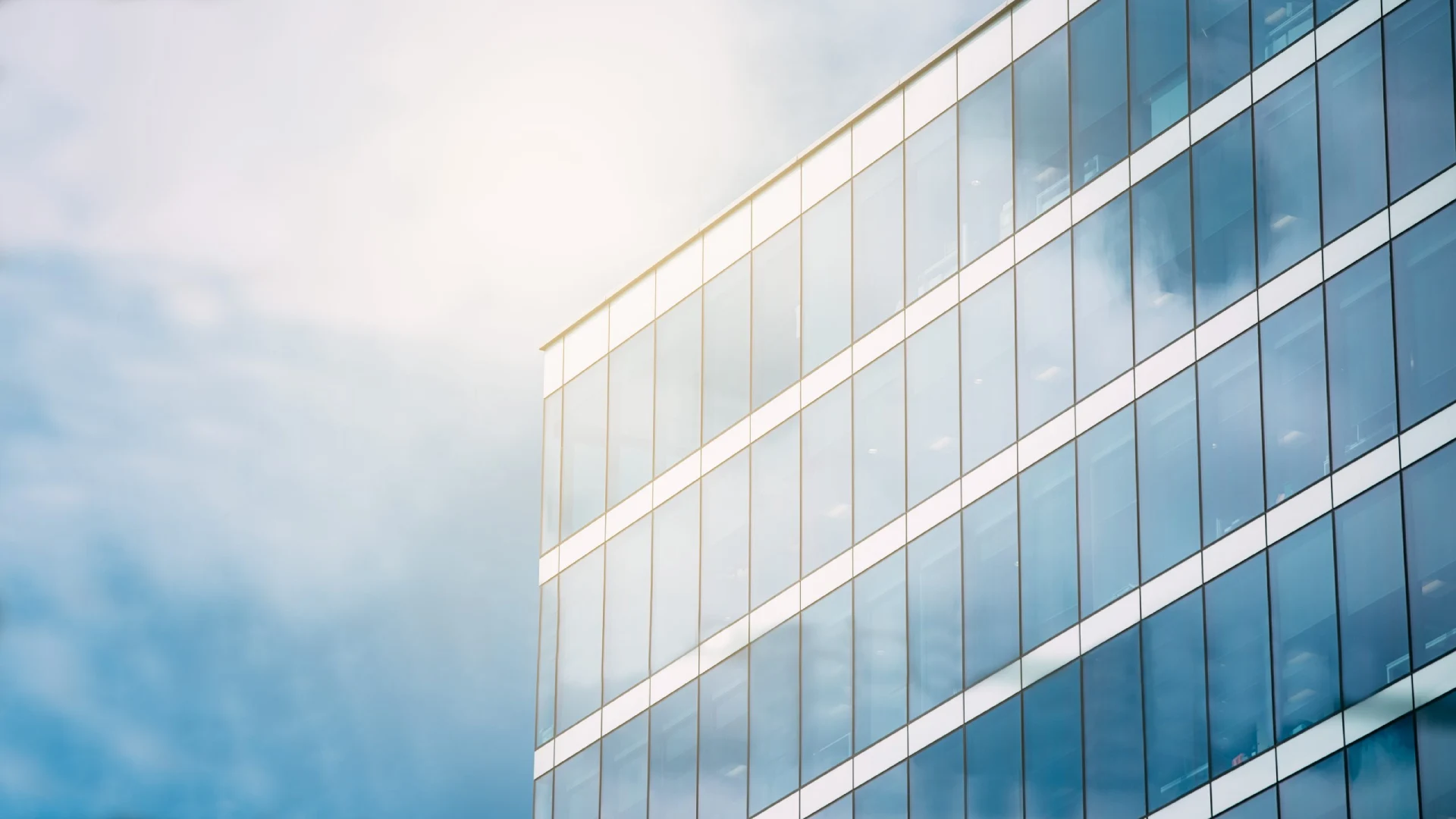

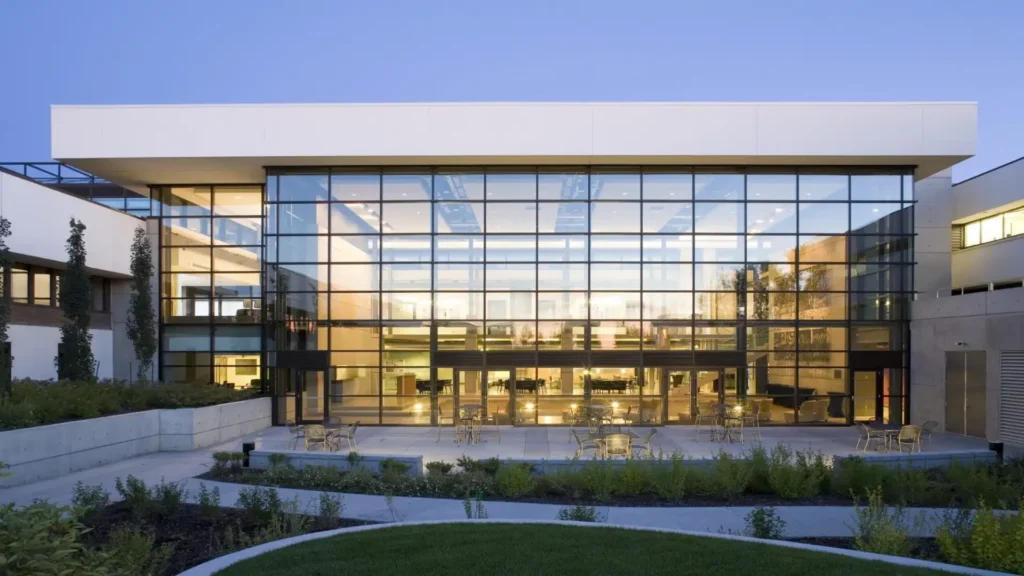

سیستم کرتین وال، که اغلب به آن “دیوار پرده‌ای” نیز گفته می‌شود، یک راهکار پیشرفته و حیاتی در معماری مدرن است که نقشی فراتر از یک دیوار ساده ایفا می‌کند. این سیستم در واقع یک نمای غیرسازه‌ای است؛ به این معنی که هیچ‌گونه بار مرده‌ای از طبقات یا سقف‌ها را تحمل نمی‌کند، بلکه تنها وزن خود را به سازه اصلی ساختمان منتقل می‌کند. وظیفه اصلی کرتین وال، فراهم کردن یک پوشش سبک و زیبا برای نمای خارجی ساختمان، محافظت از فضای داخلی در برابر عوامل جوی مانند باران، باد و تابش مستقیم خورشید، و همچنین تأمین عایق حرارتی و صوتی است.
یک کرتین وال از شبکه‌ای از پروفیل‌های آلومینیومی تشکیل شده است که به صورت عمودی (به نام Mullion) و افقی (به نام Transom) در کنار یکدیگر قرار می‌گیرند. این شبکه، چارچوبی برای نصب پنل‌های شیشه‌ای یا سایر مصالح سبک مانند پنل‌های آلومینیومی کامپوزیت (ACM) ایجاد می‌کند. ماهیت غیرسازه‌ای این سیستم، مزایای متعددی را به همراه دارد؛ از جمله کاهش چشمگیر وزن کلی ساختمان، افزایش سرعت اجرا و انعطاف‌پذیری بی‌نظیر در طراحی. معماران با استفاده از کرتین وال می‌توانند نماهایی با خطوط صاف، منحنی یا حتی اشکال پیچیده و هندسی را طراحی کنند که با استفاده از سیستم‌های سنتی غیرممکن است.
به طور کلی، کرتین وال یک راه‌حل جامع برای نماهای مدرن است که همزمان زیبایی، کارایی و ایمنی را ارائه می‌دهد. انواع مختلفی از کرتین وال وجود دارد، اما دو سیستم اصلی و رایج آن، استیک و یونیتایز هستند که تفاوت‌های عمده‌ای در روش اجرا، زمان‌بندی و هزینه دارند.
کرتین وال استیک (Stick System) چیست؟
سیستم کرتین وال استیک، به عنوان روشی سنتی و در عین حال رایج، فرآیند اجرای کرتین وال را به صورت مرحله‌ای و در محل پروژه تعریف می‌کند. در این سیستم، تمامی قطعات اصلی مانند پروفیل‌های عمودی، افقی، پنل‌های شیشه و سایر متعلقات به صورت مجزا به محل کارگاه منتقل می‌شوند. فرآیند نصب با اتصال پروفیل‌های عمودی (Mullionها) به اسکلت اصلی ساختمان آغاز می‌شود. این پروفیل‌ها به صورت یکپارچه از پایین‌ترین تا بالاترین طبقه ادامه پیدا می‌کنند و ستون‌های اصلی نما را تشکیل می‌دهند.
سپس، پروفیل‌های افقی (Transomها) بین Mullionها نصب می‌شوند تا یک شبکه کامل از قاب‌های مجزا شکل گیرد. در مرحله نهایی، پنل‌های شیشه‌ای یا سایر پنل‌های پرکننده، به صورت جداگانه در هر یک از این قاب‌ها قرار گرفته و با استفاده از درزگیرهای مخصوص و نوارهای چسبنده، در جای خود فیکس می‌شوند.
به دلیل ماهیت مونتاژ در محل، سیستم استیک به نیروی کار ماهر و متخصص زیادی در کارگاه نیاز دارد. این روش، انعطاف‌پذیری بالایی در طراحی به معماران می‌دهد؛ زیرا می‌توانند در طول فرآیند اجرا نیز تغییرات کوچکی را در ابعاد یا طرح‌ها اعمال کنند. همچنین، سیستم استیک برای پروژه‌های با هندسه پیچیده یا اشکال نامنظم، گزینه مناسبی است. با این حال، وابستگی شدید به شرایط جوی مانند باد شدید، باران یا دمای پایین یکی از بزرگترین چالش‌های آن است که می‌تواند زمان‌بندی پروژه را به شدت تحت تأثیر قرار دهد. علاوه بر این، کنترل کیفیت در محل پروژه ممکن است به اندازه کارخانه‌ای دقیق و یکنواخت نباشد.
کرتین وال یونیتایز (Unitized System) چیست؟
سیستم کرتین وال یونیتایز، یک روش صنعتی و کاملاً مدرن برای اجرای نمای شیشه‌ای است که برای پاسخگویی به نیاز پروژه‌های بزرگ و بلندمرتبه طراحی شده است. در این سیستم، به جای مونتاژ قطعات در محل، پنل‌های کرتین وال به صورت کامل و یکپارچه (Unit) در محیط کنترل‌شده کارخانه ساخته می‌شوند. هر یونیت شامل فریم آلومینیومی، پنل شیشه‌ای و تمامی درزگیرها و اتصالات لازم است. تمامی مراحل ساخت، برش، درزگیری و نصب شیشه در کارخانه و با استفاده از دستگاه‌های دقیق و نیروی کار متخصص انجام می‌گیرد، که این امر کیفیت و دقت نهایی را به شکل چشمگیری افزایش می‌دهد.
پس از تکمیل ساخت، پنل‌های یونیتایز به محل پروژه منتقل می‌شوند و با استفاده از جرثقیل و بالابر، به صورت سریع و دقیق بر روی سازه اصلی ساختمان نصب می‌گردند. هر پنل یونیتایز به صورت کشویی به پنل‌های کناری خود متصل می‌شود و با یک سیستم اینترلاک، نمای ساختمان به سرعت پوشانده می‌شود. این فرآیند نصب سریع و کارآمد، سرعت اجرای پروژه را به شکل چشمگیری افزایش می‌دهد و تأثیر شرایط جوی بر روند کار را به حداقل می‌رساند.
به دلیل کیفیت بالای تولید در کارخانه، نیاز به نگهداری و تعمیرات در طولانی‌مدت کاهش می‌یابد. هرچند هزینه اولیه ساخت پنل‌های یونیتایز بالاتر است، اما این هزینه با کاهش زمان نصب، هزینه‌های نیروی انسانی در محل و کاهش ریسک‌های اجرایی جبران می‌شود.
مقایسه نحوه طراحی و تولید
تفاوت اصلی بین این دو سیستم از همان مرحله طراحی و تولید آغاز می‌شود. در سیستم استیک، فرآیند طراحی به صورت جداگانه برای هر پروفیل و هر قطعه انجام می‌شود. این رویکرد به طراحان انعطاف‌پذیری حداکثری می‌دهد تا بتوانند جزئیات خاص و پیچیده‌ای را در نما بگنجانند. به عنوان مثال، اگر نمای ساختمان دارای انحنای غیرمعمول یا زوایای خاصی باشد، سیستم استیک می‌تواند به راحتی با آن سازگار شود. با این حال، این فرآیند تولید و مونتاژ جداگانه، احتمال بروز خطاهای انسانی و تفاوت‌های ابعادی در محل نصب را افزایش می‌دهد که می‌تواند بر کیفیت نهایی و آب‌بندی نما تأثیر بگذارد. در مقابل، فرآیند طراحی و تولید در سیستم یونیتایز کاملاً یکپارچه و صنعتی است.
پنل‌های یونیتایز بر اساس نقشه‌های دقیق مهندسی و با استفاده از نرم‌افزارهای پیشرفته طراحی می‌شوند. سپس، تمامی مراحل تولید، برش و مونتاژ در کارخانه و در یک محیط کنترل‌شده انجام می‌گیرد. این روش تولید تضمین می‌کند که تمامی پنل‌ها دارای ابعاد و کیفیت یکسان باشند. استفاده از ماشین‌آلات دقیق و اتوماتیک برای درزگیری و نصب شیشه‌ها، کیفیت آب‌بندی و عایق‌بندی را به بالاترین سطح ممکن می‌رساند. هرچند این سیستم انعطاف‌پذیری کمتری در برابر تغییرات ناگهانی در محل پروژه دارد، اما این ویژگی با کیفیت نهایی تضمین‌شده و سرعت اجرای فوق‌العاده جبران می‌شود.
مقایسه نحوه اجرا و زمان‌بندی پروژه
روش اجرا و تأثیر آن بر زمان‌بندی پروژه، یکی از حیاتی‌ترین تفاوت‌های بین سیستم‌های استیک و یونیتایز است. سیستم استیک به دلیل نیاز به مونتاژ تمامی قطعات در محل، به زمان بسیار بیشتری برای اجرا نیاز دارد.
این فرآیند شامل مراحل مختلفی از جمله انتقال قطعات، نصب پروفیل‌ها، درزگیری و در نهایت نصب شیشه‌ها است که هر یک از این مراحل می‌تواند با تأخیرهایی روبرو شود. به عنوان مثال، در یک پروژه ساختمانی چند طبقه، تیم نصب باید به صورت جداگانه در هر طبقه و در هر قاب، شیشه را نصب کند که این فرآیند زمان‌بر است. علاوه بر این، وابستگی به شرایط جوی باعث می‌شود که در روزهای بارانی یا بادی، کار متوقف شود و زمان‌بندی پروژه به صورت غیرقابل پیش‌بینی‌ای تحت تأثیر قرار گیرد.
در مقابل، سیستم یونیتایز به دلیل اینکه پنل‌ها به صورت کامل در کارخانه ساخته می‌شوند، سرعت اجرای فوق‌العاده‌ای در محل پروژه دارد. نصب هر پنل یک فرآیند سریع است که با استفاده از جرثقیل و تیم متخصص انجام می‌شود. در یک پروژه بزرگ، یک تیم می‌تواند روزانه چندین پنل بزرگ را نصب کند، در حالی که در سیستم استیک، این فرآیند ممکن است چندین روز طول بکشد. این سرعت بالا به خصوص در پروژه‌های بلندمرتبه که هر روز تأخیر، هزینه‌های زیادی را به همراه دارد، یک مزیت کلیدی است. همچنین، وابستگی کمتر به شرایط جوی در محل پروژه، زمان‌بندی پروژه را قابل پیش‌بینی‌تر می‌کند و به مدیران پروژه اجازه می‌دهد تا با اطمینان بیشتری برنامه‌ریزی کنند.
مقایسه هزینه نهایی پروژه
هزینه یکی از مهم‌ترین فاکتورها در انتخاب سیستم کرتین وال است و در این زمینه، تفاوت بین استیک و یونیتایز بیشتر از آن چیزی است که در نگاه اول به نظر می‌رسد. در ابتدا، سیستم استیک ممکن است ارزان‌تر به نظر برسد، چرا که هزینه اولیه مواد و تولید در کارخانه برای این سیستم کمتر است. با این حال، باید هزینه‌های پنهان و غیرمستقیم را نیز در نظر گرفت. هزینه‌های نیروی انسانی برای مونتاژ طولانی‌مدت در محل، هزینه اجاره تجهیزات نصب برای مدت طولانی، و به خصوص هزینه‌های ناشی از تأخیر در پروژه (مانند جریمه‌ها و هزینه‌های جانبی) می‌تواند به شکل قابل توجهی قیمت نهایی را افزایش دهد.
در مقابل، سیستم یونیتایز به دلیل فرآیند تولید صنعتی و پیچیده‌تر، هزینه اولیه بالاتری دارد. تولید هر پنل کامل در کارخانه، به تجهیزات پیشرفته و نیروی کار متخصص نیاز دارد که این امر باعث افزایش قیمت محصول نهایی می‌شود. با این حال، این هزینه اولیه بالاتر در پروژه‌های بزرگ با سرعت اجرای فوق‌العاده و کاهش چشمگیر هزینه‌های نصب در محل جبران می‌شود.
به دلیل سرعت بالا، هزینه‌های نیروی انسانی و اجاره جرثقیل به شدت کاهش می‌یابد. علاوه بر این، کیفیت بالای ساخت در کارخانه، هزینه‌های نگهداری و تعمیرات در طولانی‌مدت را کاهش می‌دهد. به طور کلی، برای پروژه‌های کوچک تا متوسط، سیستم استیک ممکن است مقرون به صرفه‌تر باشد، اما برای پروژه‌های بزرگ و بلندمرتبه، سیستم یونیتایز با توجه به سرعت اجرا و کیفیت بالاتر، در نهایت به صرفه‌تر و منطقی‌تر است.
مزایا و معایب کرتین وال استیک
سیستم کرتین وال استیک، با وجود روش‌های مدرن‌تر، همچنان به دلیل ویژگی‌های خاص خود مورد توجه قرار دارد. مهم‌ترین مزیت آن، انعطاف‌پذیری بی‌نظیر در طراحی است. از آنجایی که قطعات به صورت جداگانه در محل مونتاژ می‌شوند، می‌توان به راحتی تغییراتی را در ابعاد یا طرح‌ها اعمال کرد. این ویژگی برای پروژه‌هایی که دارای اشکال نامنظم، زوایای خاص یا حتی قوس هستند، بسیار کارآمد است. همچنین، هزینه اولیه کمتر مواد و تولید، این سیستم را به گزینه‌ای مناسب برای پروژه‌های با بودجه محدود تبدیل می‌کند.
با این حال، این سیستم معایب قابل توجهی نیز دارد. بزرگترین عیب، سرعت اجرای پایین است. مونتاژ تمامی قطعات در محل، فرآیندی زمان‌بر و نیروبر است که زمان‌بندی کلی پروژه را تحت تأثیر قرار می‌دهد. علاوه بر این، کیفیت اجرا به شدت وابسته به مهارت نیروی انسانی و شرایط جوی است. باران، باد یا سرمای شدید می‌تواند فرآیند نصب را متوقف کند یا بر کیفیت درزگیری تأثیر منفی بگذارد. همچنین، به دلیل مونتاژ دستی در محل، کنترل کیفیت و دقت ابعادی ممکن است به اندازه سیستم‌های پیش‌ساخته بالا نباشد.
مزایا و معایب کرتین وال یونیتایز
سیستم کرتین وال یونیتایز یک راهکار مدرن و کارآمد است که مزایای قابل توجهی دارد. مهم‌ترین مزیت آن، سرعت اجرای فوق‌العاده است. با انتقال پنل‌های آماده به محل پروژه، تیم نصب می‌تواند در مدت زمان بسیار کوتاهی، بخش بزرگی از نما را نصب کند. این ویژگی به خصوص در پروژه‌های بلندمرتبه که زمان اهمیت حیاتی دارد، یک مزیت رقابتی بزرگ است. مزیت دیگر، کیفیت بالا و قابل اعتماد است. تمام پنل‌ها در محیط کنترل‌شده کارخانه و با استفاده از تجهیزات پیشرفته تولید می‌شوند، که این امر احتمال خطاهای انسانی را به حداقل می‌رساند و کیفیت نهایی را تضمین می‌کند.
از معایب این سیستم می‌توان به هزینه اولیه بالاتر اشاره کرد. فرآیند تولید پیچیده و استفاده از تجهیزات پیشرفته در کارخانه، قیمت نهایی هر پنل را افزایش می‌دهد. همچنین، این سیستم انعطاف‌پذیری کمتری در برابر تغییرات ناگهانی در محل پروژه دارد. پنل‌ها بر اساس یک طراحی دقیق ساخته می‌شوند و هرگونه تغییر در ابعاد یا طرح نیازمند تولید پنل جدید در کارخانه است که می‌تواند زمان‌بر و پرهزینه باشد. علاوه بر این، پنل‌های بزرگ و سنگین یونیتایز به فضای ذخیره‌سازی مناسب در محل پروژه و همچنین تجهیزات خاص برای حمل و نصب نیاز دارند.
جدول مقایسه جامع کرتین وال استیک و یونیتایز
| ویژگی | کرتین وال استیک | کرتین وال یونیتایز |
| روش اجرا | مونتاژ قطعات (پروفیل و شیشه) در محل پروژه | نصب پنل‌های پیش‌ساخته و یکپارچه در محل |
| سرعت اجرا | پایین‌تر؛ وابسته به شرایط جوی و نیروی انسانی | بسیار بالا؛ مستقل از شرایط جوی |
| کنترل کیفیت | وابسته به مهارت تیم نصب در محل پروژه؛ امکان خطای انسانی بیشتر | بسیار بالا و تضمین‌شده؛ ساخت در محیط کنترل‌شده کارخانه |
| انعطاف‌پذیری طراحی | بسیار بالا و مناسب برای اشکال پیچیده و غیرمتقارن | محدود به ابعاد و طرح اولیه پنل‌ها؛ نیاز به طراحی دقیق از ابتدا |
| هزینه اولیه | مقرون به صرفه‌تر در نگاه اول؛ هزینه مواد کمتر | بالاتر؛ اما با کاهش هزینه‌های اجرا و نیروی انسانی جبران می‌شود |
| مناسب برای | پروژه‌های کوچک تا متوسط با بودجه محدود و طرح‌های خاص | پروژه‌های بزرگ و بلندمرتبه که زمان‌بندی حیاتی است |
| نیروی انسانی | نیاز به نیروی کار متخصص بیشتر در محل پروژه برای مونتاژ | نیاز به تعداد کمتری از نصاب‌های متخصص برای نصب سریع |
| ریسک‌های اجرایی | وابستگی به شرایط آب و هوایی و احتمال تأخیر در پروژه | ریسک‌های کمتر و زمان‌بندی قابل پیش‌بینی‌تر |
انتخاب نهایی: کدام سیستم برای پروژه شما مناسب است؟
انتخاب بین سیستم کرتین وال استیک و یونیتایز، یک تصمیم استراتژیک است که باید با دقت و بر اساس فاکتورهای کلیدی پروژه شما انجام شود. هیچ یک از این دو سیستم به صورت مطلق برتر از دیگری نیستند و هر کدام در شرایط خاصی بهترین گزینه محسوب می‌شوند.
اگر پروژه شما یک ساختمان کوچک یا متوسط است، بودجه محدود دارید، و یا طراحی نمای شما دارای جزئیات و اشکال پیچیده و غیرمتقارن است، سیستم کرتین وال استیک می‌تواند انتخاب مناسبی باشد.
انعطاف‌پذیری این سیستم در طراحی به شما امکان می‌دهد تا هر ایده‌ای را به واقعیت تبدیل کنید، و هزینه اولیه پایین‌تر آن با بودجه شما سازگارتر است. این سیستم همچنین برای پروژه‌هایی که در مناطق جغرافیایی با شرایط آب و هوایی پایدار قرار دارند، یک گزینه معقول به شمار می‌آید.
در مقابل، اگر پروژه شما یک ساختمان بلندمرتبه، برج تجاری یا پروژه‌ای با مقیاس بزرگ است که زمان‌بندی در آن اهمیت حیاتی دارد، سیستم کرتین وال یونیتایز بهترین گزینه است.
سرعت اجرای بی‌نظیر این سیستم، هزینه‌های تأخیر را به حداقل می‌رساند و کیفیت تضمین‌شده آن در کارخانه، خیال شما را از بابت یک نمای زیبا و بی‌عیب و نقص راحت می‌کند. این سیستم به خصوص برای مناطق با شرایط آب و هوایی غیرقابل پیش‌بینی که نمی‌توان ریسک توقف کار را پذیرفت، ایده‌آل است.
