مقدمه‌ای بر سیستم‌های جک پارکینگ در اردبیل

طراحی و اجرای سیستم‌های اتوماسیون تردد، به ویژه جک‌های پارکینگ، نیازمند محاسبات دقیق دینامیکی و بررسی رفتار متریال در شرایط محیطی و ترمودینامیکی مختلف است. جک پارکینگ به عنوان یک عملگر خطی (Linear Actuator) یا مفصلی، وظیفه تبدیل انرژی الکتریکی به نیروی مکانیکی جهت غلبه بر اینرسی لنگه‌های سنگین درب را بر عهده دارد. با این حال، استقرار و کالیبراسیون این سیستم‌ها در اقلیم‌های کوهستانی و به شدت سردسیر مانند استان اردبیل، چالش‌های مکانیکی و الکترونیکی ویژه‌ای را به همراه دارد که پیاده‌سازی آن‌ها نیازمند رویکردی کاملاً تخصصی و مهندسی است.

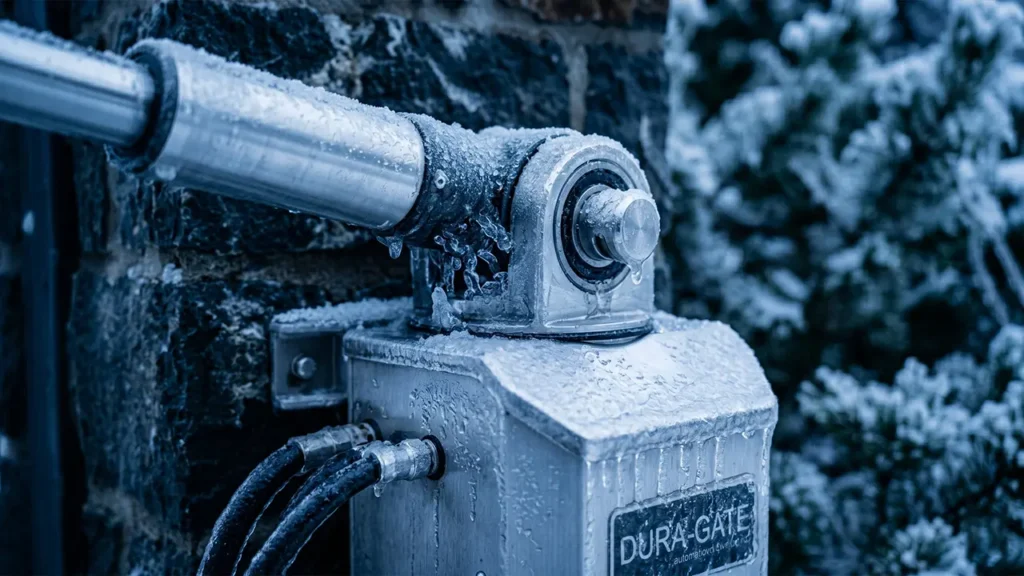

در شرایط جوی اردبیل، افت شدید دما به زیر صفر درجه سانتی‌گراد، رطوبت بالا و دوره‌های طولانی یخبندان، مستقیماً بر عملکرد فیزیکی قطعات متحرک و مدارهای فرمان جک‌های پارکینگ تأثیر می‌گذارد. کاهش شدید دما باعث تغییر در ویسکوزیته سیالات (در سیستم‌های هیدرولیک) و سفت شدن گریس‌های صنعتی (در سیستم‌های الکترومکانیک) می‌شود. همچنین، انقباض متریال‌های فلزی و تغییر در تلرانس قطعات درگیر مانند چرخ‌دنده‌های گیربکس و شفت‌ها، می‌تواند منجر به افزایش تنش‌های برشی، افت راندمان موتور و در نهایت قفل‌شدگی یا جام کردن (Jamming) سیستم حرکتی شود. علاوه بر این، تنش‌های حرارتی وارد بر بردهای الکترونیکی و ایجاد شبنم و یخ‌زدگی روی سنسورهای تشخیص مانع، ضریب خطای سیستم را در فصول سرد به شدت افزایش می‌دهد.

هشدار مهندسی: استفاده از جک‌های پارکینگ با استانداردهای اقلیم معتدل در محیط‌های سردسیر مانند اردبیل، به دلیل عدم تطابق ضریب انبساط حرارتی قطعات داخلی و عدم استفاده از روان‌کارهای مقاوم در برابر انجماد، منجر به خرد شدن چرخ‌دنده‌های برنجی/تفلونی و سوختن سیم‌پیچ استاتور در اثر اضافه‌بار (Overload) در کوتاه‌ترین زمان ممکن خواهد شد.

در چنین شرایط بحرانی، انتخاب اصولی و مهندسی تجهیزات، مرز بین یک سیستم پایدار و یک سازه پرهزینه و معیوب را مشخص می‌کند. شرکت آتاکو به عنوان طراح و مجری کاملاً تخصصی سیستم‌های جک پارکینگ در اردبیل، با درک عمیق از رفتار متریال و دینامیک ماشین‌آلات در اقلیم سردسیر، پروژه‌های درب اتوماتیک را با استانداردهای سخت‌گیرانه صنعتی اجرا می‌کند. مهندسین آتاکو در فرآیند طراحی، انتخاب متریال و نصب جک‌های پارکینگ، پارامترهای حیاتی نظیر ضریب انتقال حرارت محفظه موتور، مقاومت تسلیم (Yield Strength) آلیاژها در شرایط انجماد و عایق‌بندی دقیق مدارهای فرمان را به دقت محاسبه و پیاده‌سازی می‌کنند تا عملکرد بی‌نقص سیستم و حفظ گشتاور موتور در سردترین روزهای سال در اردبیل نیز تضمین گردد.

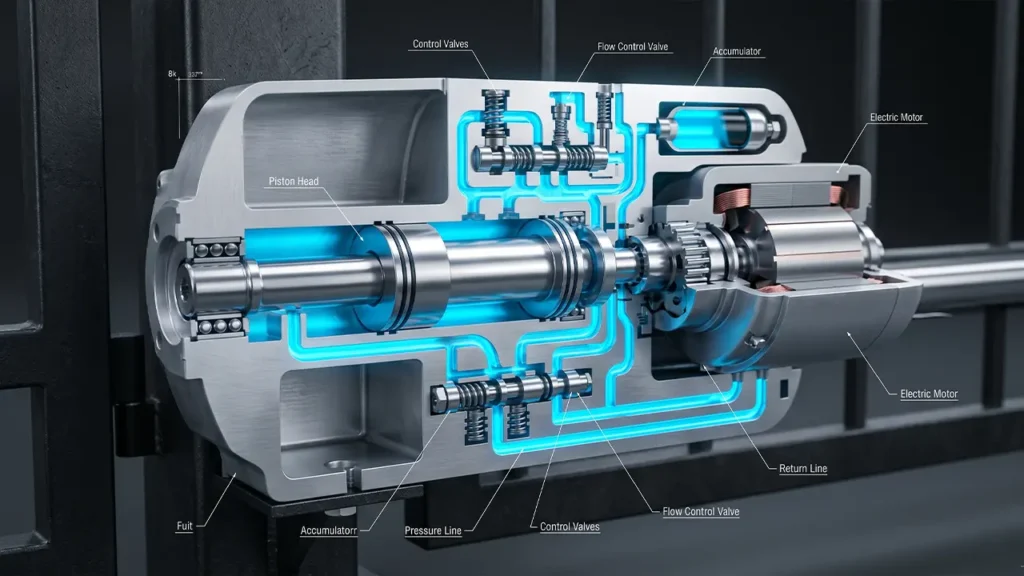

مکانیزم عملکرد جک‌های الکترومکانیک و هیدرولیک

در مهندسی سیستم‌های درب اتوماتیک، انتقال قدرت و غلبه بر اینرسی لنگه‌های درب، عموماً توسط دو مکانیزم اصلی الکترومکانیک (Electromechanical) و هیدرولیک (Hydraulic) انجام می‌پذیرد. درک دقیق سینماتیک و دینامیک سیالاتِ این دو سیستم، پیش‌شرط اساسی برای انتخاب تجهیزات مناسب است؛ به ویژه زمانی که هدف، نصب جک پارکینگ در اردبیل با شرایط جوی به شدت سردسیر و دماهای زیر صفر درجه باشد. شرکت آتاکو به عنوان مجری تخصصی سیستم‌های جک پارکینگ در اردبیل، با آنالیز رفتار مکانیکی این دو تکنولوژی، راهکارهای کاملاً مهندسی را برای پروژه‌های صنعتی و مسکونی ارائه می‌دهد.

جک‌های الکترومکانیک بر پایه تبدیل حرکت دورانی روتورِ موتور الکتریکی به حرکت خطی (Linear Motion) از طریق سیستم گیربکس طراحی شده‌اند. در این سیستم‌ها، یک شفت مارپیچ (Lead Screw) و یک چرخ‌دنده ماردون (معمولاً از جنس برنج، برنز یا آلیاژهای تفلون) با یکدیگر درگیر می‌شوند. روان‌کاری این قطعاتِ درگیر، تماماً وابسته به گریس‌های صنعتی است. در مقابل، جک‌های هیدرولیک از یک الکتروموتور برای به حرکت درآوردن پمپ هیدرولیک استفاده می‌کنند. این پمپ، روغن هیدرولیک را با فشار بالا وارد یک سیلندر کرده و پیستون را به صورت خطی به جلو یا عقب می‌راند. در اینجا، سیال (روغن) هم نقش انتقال‌دهنده قدرت و هم نقش خنک‌کننده و روان‌کار را ایفا می‌کند.

رفتار فیزیکی این دو مکانیزم در دماهای زیر صفر درجه سانتی‌گراد در زمستان‌های اردبیل، تفاوت‌های ساختاری و استهلاکی چشمگیری را نشان می‌دهد:

• تنش‌های برشی در سیستم الکترومکانیک: در سرمای شدید، ویسکوزیته (گرانروی) گریس‌های استاندارد داخل گیربکس به شدت افزایش یافته و گریس حالت جامد به خود می‌گیرد. این پدیده باعث ایجاد مقاومت مکانیکی شدید در برابر چرخش دنده‌ها می‌شود. در نتیجه، برای غلبه بر این اصطکاک، استاتورِ موتور باید جریان الکتریکی (آمپر) بیشتری بکشد که منجر به تنش حرارتی در سیم‌پیچ، سایش سریع چرخ‌دنده‌های برنجی و افت شدید راندمان مکانیکی می‌شود.
• دینامیک سیالات و کاویتاسیون در سیستم هیدرولیک: در جک‌های هیدرولیک، کاهش دما مستقیماً بر شاخص گرانروی (Viscosity Index) روغن هیدرولیک تاثیر می‌گذارد. در صورت عدم استفاده از سیالات با نقطه ریزش (Pour Point) بسیار پایین، روغن سفت شده و پمپ هیدرولیک دچار پدیده کاویتاسیون (حفره‌زایی) می‌گردد که استهلاک شدید پمپ را در پی دارد. همچنین، انقباض حرارتی اورینگ‌ها و کاسه‌نمدها (Seals) می‌تواند منجر به نشت روغن و افت فشار هیدرولیک در مدار شود.

مهندسین شرکت آتاکو برای غلبه بر این چالش‌های ترمودینامیکی، در پروژه‌های جک پارکینگ در اردبیل، انتخاب مکانیزم را دقیقاً بر اساس محاسبات وزن لنگه درب، فرکانس تردد و حداقل دمای محیطی منطقه کالیبره می‌کنند.

پارامتر مهندسی	مکانیزم الکترومکانیک	مکانیزم هیدرولیک
محیط انتقال قدرت	چرخ‌دنده مارپیچ و ماردون (Solid Mechanics)	فشار روغن هیدرولیک و پیستون (Fluid Dynamics)
رفتار در دمای زیر صفر (اردبیل)	افت شدید راندمان به دلیل سفت شدن گریس	پایداری بالا در صورت استفاده از روغن‌های هواپیمایی (Anti-Freeze)
میزان استهلاک قطعات متحرک	بالا (سایش مستقیم فلز با فلز یا فلز با تفلون)	بسیار پایین (قطعات در محیط غوطه‌ور در روغن کار می‌کنند)
فرکانس تردد مجاز (Duty Cycle)	محدود (خطر داغ شدن سیم‌پیچ در صورت کارکرد مداوم)	نامحدود (ایده‌آل برای مجتمع‌های پرتردد)
توصیه تخصصی شرکت آتاکو	درب‌های سبک تا متوسط با تردد مسکونی پایین	درب‌های فوق سنگین، صنعتی و مجتمع‌های مسکونی پرتردد

استانداردهای متریال شفت و بازو در جک‌های آتاکو

پایداری مکانیکی یک عملگر خطی در شرایط جوی خشن، وابستگی مستقیمی به ساختار متالوژیک قطعات تحت تنش آن دارد. در پروژه‌های نصب جک پارکینگ در اردبیل، مجاورت مداوم تجهیزات با برف، بارش‌های مکرر و چرخه‌های ذوب و یخبندان (Freeze-Thaw Cycles) به شدت پتانسیل اکسیداسیون و خوردگی‌های حفره‌ای (Pitting Corrosion) را افزایش می‌دهد.

همچنین، افت دما به زیر صفر درجه، ریزساختار بسیاری از فلزات معمولی را دچار تغییر کرده و با کاهش سطح چقرمگی (Toughness)، آن‌ها را در معرض پدیده شکست ترد (Brittle Fracture) قرار می‌دهد. شرکت آتاکو به عنوان مجری تخصصی سیستم‌های اتوماسیون تردد، با انجام آنالیزهای دقیق متالوژی، استانداردهای سخت‌گیرانه‌ای را برای آلیاژهای به کار رفته در بازو و شفت جک‌های پارکینگی اعمال می‌کند تا یکپارچگی ساختاری سیستم در بحرانی‌ترین شرایط اقلیمی اردبیل حفظ شود.

مهندسین آتاکو در انتخاب تجهیزات، صرفاً به ابعاد فیزیکی بسنده نکرده و ترکیب شیمیایی فلزات را به عنوان فاکتور اصلی دوام در نظر می‌گیرند. متریال‌های تایید شده برای اجرای پروژه‌های درب اتوماتیک در اقلیم سردسیر اردبیل شامل دو گروه آلیاژی اصلی است:

• شفت‌های فولاد ضدزنگ (Stainless Steel): شفت یا لوله تلسکوپی جک، بخشی است که بیشترین تماس مستقیم را با محیط بیرون و رطوبت دارد. آتاکو منحصراً از جک‌هایی با شفت‌های استیل گرید صنعتی (مانند AISI 304 یا ۳۱۶) استفاده می‌کند. درصد بالای کروم در این آلیاژها، یک لایه پسیو (Passive Layer) از اکسید کروم بر روی سطح شفت تشکیل می‌دهد که به عنوان یک سد نفوذناپذیر در برابر رطوبت و نمک‌های یخ‌زدا عمل می‌کند. این متریال علاوه بر مقاومت مطلق در برابر زنگ‌زدگی، تنش تسلیم (Yield Strength) خود را در دماهای به شدت پایین حفظ کرده و در برابر نیروهای خمشی لنگه درب مقاومت بالایی نشان می‌دهد.
• بدنه و بازوهای آلومینیوم دایکاست (Die-Cast Aluminum): پوسته موتور، گیربکس و یراق‌آلات اتصال بازو در تجهیزات آتاکو، از آلیاژهای آلومینیوم با روش تزریق تحت فشار بالا (Die-Casting) تولید می‌شوند. این روش تولید، باعث ایجاد ساختاری با چگالی بالا و بدون تخلخل (Porosity-free) می‌گردد که نفوذ آب به داخل محفظه موتور را غیرممکن می‌سازد. آلومینیوم دایکاست مقاومت بی‌نظیری در برابر تردی ناشی از سرمای شدید دارد و برخلاف چدن یا فولادهای کربنی، در دماهای منفی اردبیل دچار افت مقاومت ضربه‌ای نمی‌شود. ضمن اینکه نسبت استحکام به وزن (Strength-to-Weight Ratio) بالای آن، بار اضافی بر روی لولاهای درب تحمیل نمی‌کند.

یکی از پیچیده‌ترین چالش‌های مهندسی در تجهیزات دو فلزی (Bi-metallic)، تفاوت در ضریب انبساط حرارتی (Coefficient of Thermal Expansion) متریال‌ها است. در شب‌های سرد زمستان اردبیل، انقباض قطعات می‌تواند منجر به درگیری بیش از حد شفت استیل با اورینگ‌ها و پوسته آلومینیومی شود. شرکت آتاکو با تسلط بر این اصول ترمودینامیکی، جک‌هایی را برای نصب در اردبیل گزینش و اجرا می‌کند که تلرانس‌های ماشین‌کاری (Machining Tolerances) در آن‌ها با دقت میکرون محاسبه شده باشد. این دقت مهندسی مانع از قفل‌شدگی مکانیکی قطعات در نوسانات شدید دمایی شده و حرکت نرم، پیوسته و بدون لرزش بازوها را در قلب یخبندان تضمین می‌نماید.

محاسبه کورس جک و توان موتور بر اساس وزن و عرض درب

در طراحی سیستم‌های اتوماسیون درب‌های پارکینگی، انتخاب ابعاد هندسی عملگر خطی که در اصطلاح مهندسی به آن «کورس جک» (Jack Stroke) گفته می‌شود، نقشی حیاتی در کنترل سینماتیک درب دارد. کورس جک به میزان جابه‌جایی خطی بازوی تلسکوپی از نقطه جمع‌شدگی کامل تا ماکزیمم امتداد آن اطلاق می‌شود. انتخاب دقیق این پارامتر هندسی، به همراه توان نامی موتور (بر حسب وات یا نیوتن‌متر)، باید بر اساس مختصات فیزیکی لنگه‌های درب انجام پذیرد. شرکت آتاکو در پروژه‌های اجرایی خود در اردبیل، این انتخاب را از حالت تجربی خارج کرده و کاملاً بر مبنای محاسبات دقیق دینامیک اجسام صلب پیش می‌برد.

بر اساس قوانین فیزیک و مکانیک کلاسیک، نیروی مورد نیاز برای دوران یک لنگه درب حول محور لولا (نقطه اتکا)، تابعی مستقیم از گشتاور نیرو (Torque) است. معادله گشتاور به صورت فضای برداری به شکل زیر تعریف می‌شود:

$$ \tau = \vec{r} \times \vec{F} $$

که در آن $\tau$ نشان‌دهنده گشتاور خروجی، $r$ فاصله شعاعی نقطه اتصال جک بر روی درب تا مرکز لولا (بازوی گشتاور) و $F$ نیروی خطی اعمالی از سوی موتور الکتریکی جک است. در شهر اردبیل، به دلیل استفاده گسترده از درب‌های فلزی سنگین، فرفورژه‌های توپر و ورق‌های ضخیم جهت مقاومت در برابر بادهای شدید و عایق‌بندی برودتی، گشتاور مقاوم (Resisting Torque) تولید شده توسط وزن درب در لولاها بسیار بالا است.

با توجه به فرمول فوق، هرچه عرض لنگه درب بیشتر باشد، برای غلبه بر اینرسی حرکتی بدون وارد کردن اضافه‌بار (Overload) به موتور، باید فاصله نقطه اتصال جک تا لولا ($r$) افزایش یابد. این افزایش فاصله تنها با استفاده از جک‌هایی با کورس بلندتر (مانند کورس ۵۰۰ یا ۶۰۰ میلی‌متر) امکان‌پذیر است. اگر برای یک درب عریض از جکی با کورس کوتاه (مانند ۴۰۰ میلی‌متر) استفاده شود، فاصله $r$ کاهش یافته و برای تامین گشتاور مورد نیاز، موتور مجبور است نیروی $F$ بسیار بیشتری تولید کند. این تنش مکانیکی باعث ایجاد نیروی برشی (Shear Force) مخرب بر روی پین‌ها، خرد شدن چرخ‌دنده‌های گیربکس و در نهایت سوختن استاتور موتور خواهد شد.

مهندسین متخصص آتاکو برای جلوگیری از استهلاک زودرس قطعات و تضمین حرکت یکنواخت (Linear Motion) بدون لرزش، از جداول محاسباتی کالیبره‌شده زیر برای انتخاب طول شفت و کورس جک استفاده می‌کنند:

طول کورس جک (میلی‌متر)	حداکثر عرض هر لنگه درب (متر)	حداکثر وزن مجاز هر لنگه (کیلوگرم)	کاربرد تخصصی در پروژه‌های آتاکو
کورس ۴۰۰ (کوتاه)	تا ۲.۵ متر	۳۰۰ الی ۴۰۰ کیلوگرم	درب‌های استاندارد مسکونی با وزن سبک و پروفیل‌های توخالی
کورس ۵۰۰ (متوسط)	۲.۵ تا ۳.۵ متر	۴۰۰ الی ۵۰۰ کیلوگرم	درب‌های سنگین‌تر، فرفورژه‌دار و مجتمع‌های مسکونی با عرض دهانه متوسط
کورس ۶۰۰ تا ۸۰۰ (بلند)	۳.۵ تا ۵ متر	بالای ۶۰۰ کیلوگرم	درب‌های تک‌لنگه، کارگاهی، صنعتی و درب‌های فوق‌سنگین ضد باد

علاوه بر طول کورس، توان موتور (توان مصرفی و نیروی کششی/فشاری ماکزیمم) نیز باید با جرم حجمی درب همخوانی داشته باشد. در اقلیم سردسیر اردبیل، به دلیل سفت شدن مقطعی روان‌کارها در سرمای صبحگاهی، شرکت آتاکو همواره موتوری را با توان نامی حداقل ۲۰ درصد بالاتر از نیروی محاسبه شده (به عنوان ضریب اطمینان مهندسی یا Safety Factor) برای پروژه‌ها انتخاب می‌کند تا سیستم در برابر پیک بارهای لحظه‌ای دچار افت ولتاژ یا توقف حرکتی نگردد.

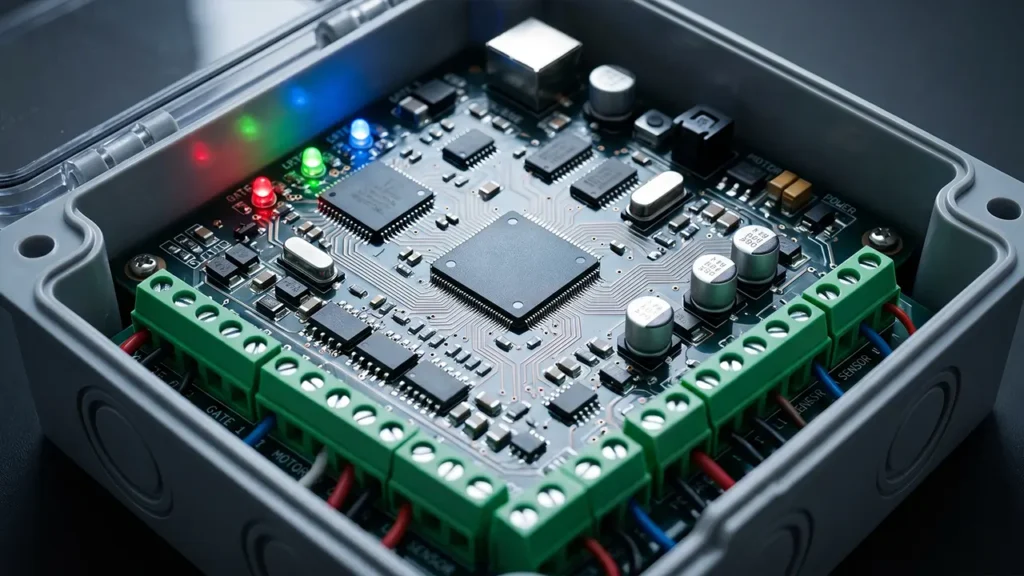

تاثیر نوسانات برق منطقه‌ای در اردبیل بر مدار فرمان جک

مدار فرمان (Control Unit) به عنوان هسته پردازشی و مغز متفکر سیستم جک پارکینگ در اردبیل، وظیفه دریافت سیگنال‌ها، پردازش منطق حرکتی، زمان‌بندی کورس‌ها و صدور فرمان قدرت به عملگرهای الکترومکانیکی یا هیدرولیکی را بر عهده دارد. در استان اردبیل، به دلیل شرایط خاص توپوگرافی، توسعه مستمر شهرک‌های جدید، طولانی بودن خطوط انتقال نیرو و استفاده گسترده از تجهیزات گرمایشی پرمصرف در فصول سرد، شبکه توزیع برق منطقه‌ای مستعد اختلالاتی نظیر افت ولتاژهای مقطعی (Voltage Sag)، اضافه‌ولتاژهای گذرا (Surge) و نویزهای هارمونیک است. این ناپایداری‌های الکتریکی، مستقیماً سلامت و عمر مفید قطعات حساس اس‌ام‌دی (SMD) روی بردهای کنترل را تهدید می‌کنند و در صورت عدم استفاده از تجهیزات استاندارد، منجر به ریست شدن‌های مکرر و خرابی دائمی سیستم می‌شوند.

شرکت آتاکو به عنوان مجری کاملاً تخصصی سیستم‌های جک پارکینگ در اردبیل، معماری الکترونیکی پروژه‌های خود را با در نظر گرفتن تلرانس‌های شبکه برق محلی کالیبره می‌کند. در بردهای فرمان سنتی که بر پایه ترانسفورماتورهای خطی (Linear Transformers) طراحی شده‌اند، هرگونه افت ولتاژ در برق متناوب شهری (مثلاً افت از ۲۲۰ به ۱۷۰ ولت) مستقیماً باعث افت ولتاژ در سیم‌پیچ ثانویه می‌شود.

این کاهش دامنه ولتاژ، پدیده مخربی به نام «لرزش رله» یا Relay Chattering را به وجود می‌آورد. در این حالت، میدان مغناطیسی بوبینِ رله‌ها توان کافی برای جذب و نگه‌داشتن کامل کنتاکت‌ها را ندارد؛ در نتیجه، کنتاکت‌ها با فرکانس بالا قطع و وصل شده و ایجاد آرک (جرقه) الکتریکی می‌کنند که به سرعت باعث خال‌زدگی پلاتین‌ها و سوختن مدار فرمان موتور می‌شود.

برای خنثی‌سازی این چالش‌های الکتریکال در شبکه برق اردبیل، مهندسین آتاکو منحصراً از مدارهای فرمانی بهره می‌برند که مجهز به منابع تغذیه سوئیچینگ (SMPS – Switched-Mode Power Supply) با راندمان بالا هستند. این معماری پیشرفته به برد کنترل اجازه می‌دهد تا دامنه نوسان وسیعی از ولتاژ ورودی (بین ۱۶۰ تا ۲۶۰ ولت) را دریافت کرده و یک ولتاژ DC کاملاً ایزوله، رگوله‌شده و بدون ریپل (Ripple) را برای پردازنده‌ها (Microcontrollers) تامین کند.

علاوه بر این، در مسیر ورودی تغذیه این سیستم‌ها، از المان‌های حفاظتی اکتیو و پسیو شامل وریستورهای متال اکسید (MOV – Metal Oxide Varistor) و دیودهای خنثی‌کننده ولتاژ گذرا (TVS) استفاده شده است تا شوک‌های لحظه‌ای ناشی از رعد و برق‌های کوهستانی یا سوئیچینگ‌های شبکه توزیع، در کسری از میلی‌ثانیه فیلتر (Clamp) شده و از آسیب به مغز پردازشی سیستم جلوگیری به عمل آید.

مدیریت زمان قطعی کامل برق (Blackout) در مجتمع‌های مسکونی و اداری، وجه دیگری از تخصص آتاکو در اجرای پروژه‌ها است. معماری سیستم‌های پشتیبان انرژی بر اساس پلتفرم ولتاژ موتور تعیین می‌گردد. در موتورهای ۲۴ ولت (DC)، مهندسین آتاکو ماژول‌های شارژر هوشمند (Smart Battery Chargers) به همراه باتری‌های بک‌آپ سیلد اسید (SLA) با چگالی انرژی بالا را پیاده‌سازی می‌کنند که در زمان قطعی برق، تغذیه سیستم را بدون وقفه (Zero Transfer Time) بر عهده می‌گیرند.

اما برای جک‌های قدرتمند ۲۲۰ ولت (AC) که نیازمند جریان راه‌اندازی (Inrush Current) بالایی برای به حرکت درآوردن لنگه‌های سنگین هستند، از دستگاه‌های UPS لاین‌اینتراکتیو با خروجی سینوسی کامل (Pure Sine Wave) بهره گرفته می‌شود. خروجی سینوسی کامل تضمین می‌کند که استاتور موتور در زمان استفاده از باتری، دچار نویزهای الکترومغناطیسی، لرزش و افزایش حرارت کاذب نگردد.

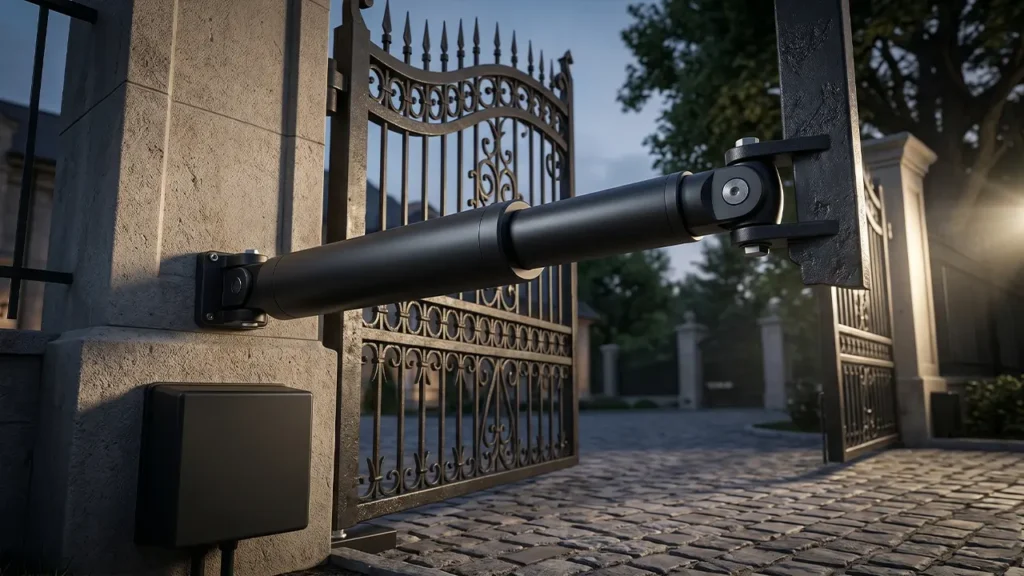

الزامات نصب پایه جک و زاویه‌دهی در پروژه‌های آتاکو

در مهندسی اتوماسیون تردد، پایداری و راندمان مکانیکی عملگرهای خطی صرفاً به توان موتور وابسته نیست، بلکه سینماتیک حرکت و نحوه توزیع نیرو (Force Distribution) توسط هندسه پایه‌های نصب تعیین می‌گردد. در پروژه‌های نصب جک پارکینگ در اردبیل، به دلیل استفاده گسترده از درب‌های فوق‌سنگین آهنی و وزش بادهای جانبی پرفشار در فصول سرد، کوچکترین خطای میلی‌متری در جایگذاری براکت‌های ابتدا و انتها، به سرعت منجر به ایجاد تنش‌های برشی (Shear Stress) بر روی پین‌ها، خمش شفت و در نهایت خرد شدن گیربکس خواهد شد. شرکت آتاکو، به عنوان مرجع تخصصی این سیستم‌ها، فرآیند نصب پایه‌ها را بر اساس محاسبات دقیق برداری و استانداردهای مقاومت مصالح پیاده‌سازی می‌کند.

مهم‌ترین چالش در نصب جک‌های بازویی، تعیین دقیق فواصل نصب پایه عقب (روی ستون) و پایه جلو (روی لنگه درب) نسبت به مرکز ثقل لولا است که در نقشه‌های مهندسی با پارامترهای A و B شناخته می‌شوند. مهندسین آتاکو برای جلوگیری از پدیده ضربه (Jerk) و خروج سیستم از نقطه کور مکانیکی (Mechanical Dead Center)، این فواصل را به گونه‌ای محاسبه می‌کنند که علاوه بر تامین زاویه بازشوی ایده‌آل ۱۱۰ درجه، بیشترین بازوی گشتاور (Moment Arm) برای موتور فراهم شود. عدم رعایت این تناسب هندسی، باعث می‌شود نیروی موتور به جای حرکت دادن درب، صرف فشار آوردن به لولاها شده و جریان مصرفی استاتور را تا حد سوختن سیم‌پیچ (Overload) بالا ببرد.

برای اجرای یکپارچه و بدون نقص جک پارکینگ در اردبیل، تیم فنی آتاکو پروتکل‌های نصب زیر را به صورت مرحله‌به‌مرحله و با دقت میکرومتری اجرا می‌نماید:

• مکان‌یابی هندسی و کالیبراسیون زاویه ۱۱۰ درجه: با استفاده از ابزارهای تراز لیزری و شابلون‌های محاسباتی، فواصل A و B به گونه‌ای تنظیم می‌شوند که کورس حرکتی شفت به طور کامل پوشش داده شده و درب به نرمی تا زاویه ۱۱۰ درجه باز شود. این زاویه، تنش مکانیکی را در هنگام بسته شدن کامل و قفل شدن درب به حداقل می‌رساند و در برابر فشار باد، مقاومت استاتیکی بالایی ایجاد می‌کند.
• آنالیز محل اتصال و پلیت‌گذاری تقویتی: نصب پایه موتور بر روی قوطی‌ها یا ستون‌های ضعیف، باعث لرزش و ارتعاش رزونانسی کل سیستم می‌شود. آتاکو پیش از جوشکاری، در صورت نیاز اقدام به نصب پلیت‌های تقویتی با ضخامت بالا (Minimum 8mm) می‌کند تا توزیع بار دینامیکی در سطح وسیع‌تری از ستون انجام پذیرد.
• جوشکاری نفوذی با الکترودهای مقاوم در برابر تنش‌های برودتی: در اقلیم سردسیر اردبیل، جوشکاری غیراصولی منجر به ایجاد ترک‌های میکروسکوپی و پدیده شکست ترد (Brittle Fracture) در فلز جوش می‌شود. تکنسین‌های آتاکو با استفاده از تکنیک جوشکاری نفوذی پیوسته و انتخاب الکترودهای متناسب با آلیاژ براکت‌ها و شرایط برودتی، اتصالی کاملاً صلب و مقاوم در برابر تنش‌های کششی و فشاری متناوب ایجاد می‌کنند.
• تنظیم تلرانس پین‌ها و روان‌کاری اولیه: پس از نصب پایه‌ها، پین‌های فولادی نگهدارنده بازو با تلرانس مهندسی در جای خود قرار می‌گیرند تا ضمن مهار کامل موتور، اجازه چرخش نرم در محور افقی را بدهند. اعمال گریس‌های تخصصی مقاوم در برابر یخ‌زدگی در این مفاصل، از ایجاد ساییدگی و صدای ناهنجار در زمستان‌های سرد اردبیل جلوگیری می‌کند.

میکرو سوییچ‌ها و سنسورهای چشمی ضد بخار و یخ‌زدگی

سیستم‌های ایمنی و تشخیص موقعیت در درب‌های اتوماتیک، حساس‌ترین گره‌های الکترومکانیکی در برابر تغییرات شدید جوی محسوب می‌شوند. در اقلیم کوهستانی اردبیل، بارش برف سنگین، مه غلیظ و افت دما به زیر نقطه شبنم (Dew Point)، به طور مستقیم عملکرد سنسورهای نوری (فتوسل‌ها) و میکرو سوییچ‌های قطع‌کننده کورس را مختل می‌کند. شرکت آتاکو با آنالیز دقیق نرخ خطای سنسورها (Sensor Failure Rate) در محیط‌های برودتی، از تجهیزات و تکنولوژی‌های خاصی در پیاده‌سازی سیستم‌های کنترل تردد استفاده می‌کند تا پایداری شبکه ایمنی جک پارکینگ در اردبیل در سخت‌ترین شرایط زمستانی نیز تضمین گردد.

بررسی تخصصی فتوسل‌های ضد بخار (Anti-Fog Photocells):

اساس کار چشمی‌های ایمنی، ارسال و دریافت پیوسته یک پرتو مادون قرمز (IR Beam) است. در شب‌های مه‌آلود یا هنگام بارش متراکم برف در اردبیل، ذرات معلق آب و بلورهای یخ باعث پراکندگی (Scattering) و شکست پرتو نوری شده و ارتباط اپتیکال بین فرستنده (TX) و گیرنده (RX) را مسدود می‌کنند. مدار فرمان این قطعی سیگنال را به عنوان وجود مانع (خودرو یا شخص) تفسیر کرده و از بسته شدن لنگه‌های درب جلوگیری می‌کند که به آن پدیده تشخیص کاذب (False Detection) می‌گویند.

برای خنثی‌سازی این چالش اپتیکال، تیم مهندسی آتاکو از نسل پیشرفته فتوسل‌های سنکرونایز مجهز به مدار گرم‌کن داخلی (PTC – Positive Temperature Coefficient) بهره می‌برد. این میکرو هیترهای هوشمند با مصرف جریان الکتریکی بسیار پایین، دمای سطح لنزِ پلی‌کربنات سنسور را همواره در محدوده‌ای بالاتر از دمای انجماد محیط نگه می‌دارند. تبادل حرارتی پیوسته در سطح سنسور، مانع از تقطیر بخار آب (Condensation)، ایجاد شبنم و تشکیل لایه یخ بر روی لنز نوری می‌شود. علاوه بر این، استفاده از سنسورهایی با استاندارد حفاظتی IP67، مدار الکترونیکی گیرنده و فرستنده را در برابر نفوذ مستقیم آب و سولفاته شدن قطعات SMD کاملاً ایزوله می‌کند.

مکانیسم لیمیت سوییچ‌های مغناطیسی در برابر استهلاک برودتی:

میکرو سوییچ‌ها (Limit Switches) المان‌هایی هستند که وظیفه تشخیص نقاط ابتدا و انتهای کورس حرکتی شفت و ارسال فرمان قطع ولتاژ به استاتور را بر عهده دارند. در ساختار جک‌های رایج و اقتصادی، این قطعات از نوع مکانیکی (مجهز به اهرم و فنر فیزیکی) انتخاب می‌شوند. نفوذ رطوبت به داخل محفظه این فنرها و انجماد آن‌ها در شب‌های سرد اردبیل، باعث جام کردن (Jamming) اهرم میکرو سوییچ می‌شود. در این حالت، با رسیدن شفت به انتهای کورس، سوییچ عمل نکرده و موتور همچنان به تولید گشتاور ادامه می‌دهد که این اضافه‌بار مکانیکی فوراً منجر به تغییر شکل لولاها و سوختن سیم‌پیچ موتور می‌گردد.

در راستای رفع قطعی این ضعف مکانیکی، سیستم‌های جک پارکینگ در اردبیل ارائه‌شده توسط آتاکو منحصراً بر پایه تکنولوژی سنسورهای مغناطیسی (Magnetic Limit Switches) یا انکودرهای مطلق کالیبره می‌شوند. این سنسورها بر اساس پدیده فیزیکی «اثر هال» (Hall Effect) عمل می‌کنند و فاقد هرگونه قطعه متحرکِ درگیر با هوای آزاد هستند. در این معماری، یک مگنت دائمی بر روی کالسکه متحرک جک تعبیه شده و سنسور گیرنده که به صورت یکپارچه درون رزین‌های صنعتی تزریق (Potting) شده است، تغییرات شار مغناطیسی را از پشت پوسته آلومینیومی موتور تشخیص می‌دهد. این ساختار بدون تماس (Non-Contact)، عملکرد بی‌نقص سیستم توقف را مستقل از ضخامت یخ، برف یا گل و لای نشسته بر روی بازوها تضمین می‌نماید.

گریس نسوز و روان‌کارهای مخصوص زمستان در موتور جک

در طراحی ترمودینامیکی و مکانیک جامداتِ سیستم‌های انتقال قدرت، حفظ یک لایه نازک و پایدار (Film Layer) از روان‌کار بین سطوح درگیر چرخ‌دنده‌ها، عاملی حیاتی برای جلوگیری از سایش، خوردگی و دفع حرارت ناشی از اصطکاک است. با این حال، رفتار رئولوژیکی (Rheological Behavior) روان‌کارها وابستگی شدیدی به دمای محیط دارد. در اقلیم سردسیر و یخبندان‌های طولانی‌مدت شهر اردبیل، استفاده از گریس‌های پایه نفتی استاندارد در گیربکس جک‌های پارکینگ، یک خطای مهندسی فاحش محسوب می‌شود.

با افت دما به زیر صفر درجه سانتی‌گراد، ویسکوزیته (گرانروی سینماتیکی) این گریس‌ها به شدت افزایش یافته و ساختار آن‌ها از حالت شبه‌سیال به یک توده جامد و صلب تغییر فاز می‌دهد. این پدیده باعث ایجاد مقاومت برشی (Shear Resistance) بسیار بالا در برابر چرخش روتور و دنده‌های ماردون شده و پدیده‌ای تحت عنوان «جام کردن سرد» (Cold Jamming) را به وجود می‌آورد که نتیجه مستقیم آن، اضافه‌بار مکانیکی (Mechanical Overload)، کشیدن آمپر بیش از حد توسط استاتور و در نهایت سوختن الکتروموتور است.

شرکت آتاکو به عنوان تخصصی‌ترین مجری سیستم‌های جک پارکینگ در اردبیل، برای غلبه بر این چالش ویسکومتریک، منحصراً از روان‌کارهای سینتتیک (Synthetic Lubricants) پیشرفته و گریس‌های نسوز پایه لیتیوم کمپلکس (Lithium Complex) با شاخص گرانروی (VI) بسیار بالا استفاده می‌کند. این روان‌کارهای صنعتی که به طور خاص برای ماشین‌آلات مستقر در اقلیم‌های سردسیر فرموله شده‌اند، دارای نقطه ریزش (Pour Point) بسیار پایین (تا منفی ۴۰ درجه سانتی‌گراد) هستند. ساختار مولکولی این گریس‌ها به گونه‌ای مهندسی شده است که در سرمای استخوان‌سوز زمستان‌های اردبیل، فاز سیالیت خود را حفظ کرده و بدون ایجاد مقاومت لزجتی یا پدیده درگ (Viscous Drag)، به سرعت بین دندانه‌های درگیر گیربکس نفوذ می‌کنند و عملیات روان‌کاری را به شکل بی‌نقصی انجام می‌دهند.

تیم مهندسی آتاکو در فرآیند نصب، راه‌اندازی و کالیبراسیون جک‌های الکترومکانیک، مشخصات تریبولوژیکی (Tribological) روان‌کار را دقیقاً با تلرانس ماشین‌کاری چرخ‌دنده‌های برنجی و شفت‌های فولادی تطبیق می‌دهد. استفاده از این گریس‌های تخصصی در گیربکس جک‌های پارکینگی آتاکو، پارامترهای زیر را در شبکه حرکتی سیستم تضمین می‌نماید:

• پایداری برشی (Shear Stability) عالی: حفظ ضخامت لایه روان‌کار و جلوگیری از گسست آن تحت فشارهای دینامیکی و تنش‌های برشی مداوم که ناشی از جابه‌جایی لنگه‌های سنگین درب فلزی است.
• مقاومت حرارتی دوگانه: عملکرد کاملاً پایدار در دامنه نوسان دمایی گسترده؛ از سرمای شدید و برودت شب‌های زمستانی اردبیل تا گرمای تولید شده در داخل محفظه موتور ناشی از کارکرد مداوم (Duty Cycle بالا) در مجتمع‌های پرتردد.
• جلوگیری از کاویتاسیون جامد (Solid Cavitation): ممانعت از ایجاد حفره‌های خالی از گریس در میان دندانه‌ها. در صورت استفاده از گریس‌های نامناسب در دمای زیر صفر، چرخ‌دنده‌ها گریس سفت شده را پس می‌زنند و سیستم دچار سایش خشک (Dry Friction) فلز با فلز می‌شود، اما روان‌کارهای آتاکو با چسبندگی (Adhesion) بالا همواره قطعات را پوشش می‌دهند.

کلاس حفاظتی (IP) مورد نیاز برای جک‌های پارکینگ در اردبیل

در مهندسی سیستم‌های الکترومکانیکی که در فضای باز (Outdoor) نصب می‌شوند، مقاومت محفظه تجهیزات در برابر نفوذ ذرات جامد و سیالات، تحت استاندارد بین‌المللی IEC 60529 با شاخصی به نام Ingress Protection یا کد IP سنجیده می‌گردد. در اقلیم استان اردبیل، به دلیل بارش‌های متراکم برف، کولاک‌های زمستانی و وزش بادهای شدید که رطوبت و قطرات آب را با فشار سینماتیکی بالا به سطوح تجهیزات می‌کوبند، ارزیابی دقیق کلاس حفاظتی جک پارکینگ در اردبیل از یک آپشن ساده به یک الزام حیاتی و مهندسی تبدیل می‌شود.

نفوذ کوچکترین میزان رطوبت به داخل پوسته موتور یا باکس مدار فرمان، منجر به ایجاد جریان‌های نشتی (Leakage Current)، اتصال کوتاه در قطعات حساس SMD، اکسیداسیون و سولفاته شدن ترمینال‌ها و در نهایت سوختن کامل سیستم الکترونیکی و مکانیکی خواهد شد.

سیستم کدگذاری IP از دو رقم مشخصه تشکیل شده است؛ رقم اول (از ۰ تا ۶) نشان‌دهنده میزان مقاومت در برابر نفوذ ذرات جامد و گرد و غبار، و رقم دوم (از ۰ تا ۸) بیانگر سطح ایزولاسیون محفظه در برابر نفوذ آب تحت فشارهای مختلف است. شرکت آتاکو به عنوان مجری تخصصی سیستم‌های جک پارکینگ در اردبیل، با تحلیل دینامیک سیالات و بررسی نحوه نشست و ذوب تدریجی برف (Snowmelt) بر روی بازوها در طول روز و انجماد مجدد آن در شب، استانداردهای سخت‌گیرانه‌ای را در انتخاب تجهیزات اعمال می‌کند.

بسیاری از جک‌های اقتصادی موجود در بازار بر پایه استاندارد IP54 طراحی شده‌اند که تنها در برابر پاشش سطحی و محدود آب (Splash Water) مقاومت دارند و استفاده از آن‌ها در شرایط برودتی اردبیل، یک خطای طراحی محسوب می‌شود؛ چرا که پدیده نفوذ مویرگی (Capillary Action) آبِ ناشی از ذوب برف، به راحتی از اورینگ‌های ضعیف عبور کرده و وارد استاتور می‌شود.

برای درک بهتر رفتار مکانیکی تجهیزات، مهندسین آتاکو شاخص‌های نفوذپذیری را بر اساس اتمسفر اردبیل به شکل زیر طبقه‌بندی و تحلیل می‌کنند:

کلاس حفاظتی	سطح مقاومت مایعات (رقم دوم)	رفتار محفظه در برابر اقلیم اردبیل	تاییدیه فنی شرکت آتاکو
IP54	مقاومت در برابر پاشش آب از تمامی جهات با فشار کم	ضعیف: احتمال بالای نفوذ آب در اثر انباشت برف روی موتور و ذوب تدریجی آن.	غیرمجاز برای پروژه‌های فضای باز
IP55	مقاومت در برابر واترجت (پاشش آب با لوله) کم‌فشار	متوسط: مقاومت نسبی در برابر باران، اما آسیب‌پذیر در برابر کولاک و یخ‌زدگی واشرها.	نیازمند کاور و محافظ‌های ثانویه
IP66	مقاومت کامل در برابر واترجت پرفشار و نفوذناپذیری مطلق	عالی: ایزولاسیون کامل سیستم در برابر فشار باد، کولاک، طوفان و غوطه‌وری موقت قطعات.	استاندارد طلایی و الزام اجرایی آتاکو

برای تضمین عملکرد بی‌وقفه و حذف کامل ریسک اتصالی در روزهای برفی، تیم مهندسی آتاکو منحصراً عملگرهایی را پیاده‌سازی می‌کند که از کلاس حفاظتی IP66 و بالاتر بهره می‌برند. در این سطح از مهندسی، پوسته آلومینیومی موتور با استفاده از کاسه‌نمدهای تخصصی و اورینگ‌های پلیمری نسوز (Viton O-rings) به صورت هرمتیک (Hermetic Seal) آب‌بندی شده است. همچنین، برد کنترل (Control Unit) در داخل باکس‌های پلی‌کربنات آنتی‌یووی (Anti-UV) با واشرهای تزریقی و گلندهای برنجی استقرار می‌یابد. این معماری ایزوله تضمین می‌کند که حتی در صورت اختلاف شدید فشار هوای داخل و خارج باکس بر اثر نوسانات حرارتی، هیچ‌گونه رطوبتی به مدارات پردازشی راه پیدا نکرده و سیستم در برابر چرخه‌های ذوب و یخبندان متوالی کاملاً ایمن باقی بماند.

ضوابط سرویس و نگهداری دوره‌ای درب‌های اتوماتیک در آتاکو

در مهندسی قابلیت اطمینان (Reliability Engineering)، تجهیزات الکترومکانیکی که در معرض تنش‌های محیطی و چرخه‌های حرارتی شدید قرار دارند، نیازمند پیاده‌سازی دقیق پروتکل‌های نگهداری پیشگیرانه (Preventive Maintenance – PM) هستند. در اقلیم سردسیر و کوهستانی اردبیل، نوسانات شدید دمایی بین فصول گرم و سرد، باعث ایجاد پدیده‌هایی نظیر خستگی حرارتی (Thermal Fatigue)، تغییر در ساختار مولکولی روان‌کارها، افت ظرفیت خازن‌ها و انقباض فیزیکی قطعات فلزی می‌شود.

عدم توجه به این تغییرات ترمودینامیکی و بسنده کردن به تعمیرات اصلاحی (Corrective Maintenance)، منجر به جام کردن ناگهانی گیربکس یا سوختن سیم‌پیچ موتور در اوج روزهای یخبندان خواهد شد. شرکت آتاکو به عنوان متخصص و مجری انحصاری سیستم‌های جک پارکینگ در اردبیل، ضوابط سرویس دوره‌ای را بر اساس استانداردهای مهندسی و رفتار ماشین‌آلات در دماهای زیر صفر تدوین و اجرا می‌نماید.

یکی از حیاتی‌ترین مراحل در پروتکل‌های PM آتاکو، کالیبراسیون مجدد مدار فرمان (Control Board Recalibration) پیش از آغاز فصل سرما در اردبیل است. با کاهش دما، ویسکوزیته گریس‌ها و اصطکاک لولاهای درب فلزی افزایش می‌یابد. در نتیجه، گشتاور (Torque) مورد نیاز برای غلبه بر اینرسی لنگه درب در زمستان، به مراتب بیشتر از فصل تابستان خواهد بود. مهندسین آتاکو در سرویس‌های پاییزه، پتانسیومترها و پارامترهای دیجیتالِ کنترل قدرت (Motor Force) را در برد فرمان مجدداً کالیبره می‌کنند تا موتور بتواند بر این مقاومت لزجتی فائق آید؛ در غیر این صورت، سیستم در میانه کورس متوقف شده و مدار فرمان ارور تشخیص مانع (Obstacle Detection) را صادر می‌کند.

برای تضمین پایداری سیستم اتوماسیون تردد در بحرانی‌ترین شرایط جوی، تیم فنی آتاکو چک‌لیست نگهداری پیشگیرانه زیر را به صورت کاملاً تخصصی بر روی جک‌های پارکینگ اجرا می‌کند:

• آنالیز و بروزرسانی تریبولوژیکی (روان‌کاری):
  • تخلیه گریس‌های مستهلک شده و شارژ مجدد گیربکس با روان‌کارهای سینتتیک و لیتیوم کمپلکسِ مقاوم در برابر انجماد (مناسب برای دمای تا منفی ۴۰ درجه سانتی‌گراد).
  • روان‌کاری دقیق لولاهای درب و پین‌های اتصال جک (Mounting Pins) با اسپری‌های تفلون (PTFE) جهت کاهش ضریب اصطکاک خشک و جلوگیری از ایجاد تنش‌های برشی بر روی شفت موتور.
• تست و کالیبراسیون الکترونیکی (مدار فرمان و ایمنی):
  • اندازه‌گیری ظرفیت خازن‌های راه‌انداز (Run Capacitors) با دستگاه LCR متر؛ زیرا ظرفیت خازن‌ها در سرمای شدید افت کرده و در صورت عدم تعویض، جریان کشی اولیه (Inrush Current) استاتور را مختل می‌کند.
  • بررسی مدارات ضد بخار (PTC) در فتوسل‌ها و کالیبراسیون حساسیت سنسورهای چشمی برای جلوگیری از خطای شکست نور در برف و مه غلیظ اردبیل.
  • آچارکشی و بررسی عایق‌بندی ترمینال‌های ورودی برق و خروجی موتور جهت جلوگیری از ایجاد مقاومت تماسی (Contact Resistance) و سولفاته شدن ناشی از نفوذ رطوبتِ ذوب برف.
• بررسی مکانیکی و سینماتیکی سازه:
  • تست تلرانس و لقی ماردون و مهره‌گیربکس؛ تنظیم میکروسوییچ‌های مغناطیسی (Limit Switches) برای اطمینان از قطع دقیق جریان در انتهای کورس حرکتی، با در نظر گرفتن انقباض فلز درب در سرما.
  • بررسی یکپارچگی جوشکاریِ پایه‌های ابتدا و انتهای جک با تست‌های غیرمخرب بصری (VT) جهت اطمینان از عدم وجود ترک‌های مویی (Micro-cracks) که در اثر تنش‌های برودتی ایجاد شده‌اند.

بررسی چالش‌های نصب در محله‌های مختلف اردبیل

طراحی و اجرای سیستم‌های اتوماسیون تردد در شهر اردبیل، به دلیل تنوع توپوگرافی و شکل‌گیری میکروکلیمات‌های (Microclimates) متفاوت در محله‌های مختلف، نیازمند مطالعات دقیق دینامیک سیالات و محاسبه بار باد (Wind Load) است. لنگه‌های سنگین و غالباً توپر درب‌های فلزی در اردبیل، در برابر جریان هوای پرفشار مانند یک بادبان عمل کرده و نیروی درگ (Drag Force) بسیار بالایی تولید می‌کنند.

این نیروی آیرودینامیکی، مستقیماً به گشتاور مقاوم تبدیل شده و تنش برشی (Shear Stress) شدیدی را بر روی شفت، گیربکس و پایه‌های نصب جک پارکینگ در اردبیل اعمال می‌کند. شرکت آتاکو به عنوان مجری کاملاً تخصصی سیستم‌های جک پارکینگ در اردبیل، پیش از انتخاب تجهیزات، سایت‌پلان پروژه را بر اساس کوریدورهای بادخیز منطقه آنالیز کرده و راهکارهای مکانیکی متناسب با هر محله را پیاده‌سازی می‌نماید.

برای درک دقیق‌تر این چالش‌های مهندسی، رفتار دینامیکی جک‌های پارکینگ در سه منطقه شاخص اردبیل مورد بررسی موردی (Case Study) قرار می‌گیرد:

۱. مجتمع‌های مشرف به دریاچه شورابیل (کوریدور باد و رطوبت):

بافت معماری حاشیه دریاچه شورابیل به دلیل قرارگیری در یک فضای باز و اختلاف فشار حرارتی سطح آب و خشکی، یکی از شدیدترین کوریدورهای وزش باد در اردبیل محسوب می‌شود. جریان هوای مرطوب و پرفشار در این منطقه، بارهای دینامیکی متناوبی (Cyclic Loading) را بر روی درب‌های اتوماتیک وارد می‌کند. کالیبراسیون جک‌های پارکینگ در این محله بسیار حساس است؛ زیرا وزش باد موافق یا مخالف در حین حرکت درب، می‌تواند منجر به پدیده اضافه‌بار (Overload) لحظه‌ای موتور یا کوبش شدید لنگه‌ها در انتهای کورس شود.

مهندسین آتاکو در این مناطق، استفاده از جک‌های الکترومکانیک با کورس بلند (۶۰۰ میلی‌متر) یا سیستم‌های هیدرولیک را در دستور کار قرار می‌دهند تا با افزایش بازوی گشتاور (Moment Arm)، اهرم مکانیکی قدرتمندتری برای مهار نیروی باد ایجاد کنند.

۲. شهرک کارشناسان (گذرگاه‌های عریض و بادهای مقطعی):

در شهرک کارشناسان، عرض زیاد بلوارها و جانمایی بلوک‌های ساختمانی باعث ایجاد پدیده تونل باد (Wind Tunnel Effect) در کوچه‌های منتهی به خیابان‌های اصلی می‌شود. در این مجتمع‌ها، درب‌های عریض فلزی تحت فشارهای استاتیکی سنگینی قرار دارند. چالش اصلی در این شهرک، خستگی متریال (Material Fatigue) در پایه‌های نصب جک بر اثر لرزش‌های مکرر ناشی از باد است. راهکار تخصصی آتاکو برای این محله، استفاده از پلیت‌های تقویتی ضخیم، جوشکاری نفوذی فولاد با الکترودهای صنعتی و تنظیم دقیق زاویه نصب ۱۱۰ درجه است تا در حالت بسته بودن کامل درب، بازوی جک در نقطه قفل مکانیکی (Dead Center) قرار گرفته و فشار باد به جای گیربکس، مستقیماً به ستون‌های ساختمان منتقل شود.

۳. شهرک نادری (شیب‌های توپوگرافی و گرانش مضاعف):

شرایط نصب در شهرک نادری علاوه بر وزش باد، با چالش شیب‌بندی خیابان‌ها و رمپ‌های ورودی پارکینگ گره خورده است. در بسیاری از پروژه‌های این منطقه، لنگه‌های درب در مسیر باز یا بسته شدن، علاوه بر غلبه بر نیروی باد، باید با نیروی گرانش ناشی از شیب زمین نیز مقابله کنند.

این ترکیب نیروها، بالاترین سطح از تنش را به استاتور موتور وارد می‌کند. تیم فنی آتاکو برای جبران این بار مضاعف، علاوه بر انتخاب موتورهایی با توان اسمی بالاتر، از بردهای فرمان مجهز به سیستم کنترل جریان (Current Sensing) هوشمند استفاده می‌کند. این سیستم‌ها به صورت لحظه‌ای گشتاور موتور را با توجه به شیب و فشار باد تنظیم کرده و از افت سرعت یا توقف درب در شیب‌های تند شهرک نادری جلوگیری می‌کنند.

راهکارهای آیرودینامیکی و تثبیت استاتیک در آتاکو:

صرف‌نظر از محله نصب، یکی از الزامات مهندسی شرکت آتاکو برای مهار فشارهای آیرودینامیکی در اردبیل، سنکرون‌سازی جک‌های پارکینگ با قفل‌های برقی کله‌گاوی (Electric Rim Locks) است. در زمان بسته بودن درب، فشار استاتیکی باد تمایل به باز کردن لنگه‌ها دارد که این نیروی کششی، به طور مداوم چرخ‌دنده‌های ماردون موتور را تحت فشار قرار می‌دهد. با یکپارچه‌سازی قفل برقی با مدار فرمان جک، این تنش استاتیکی به طور کامل از روی گیربکس برداشته شده و توسط زبانه فولادی قفل مهار می‌شود؛ رویکردی که طول عمر قطعات مکانیکی جک پارکینگ در اردبیل را در اقلیم طوفانی و سردسیر اردبیل تا ۳ برابر افزایش می‌دهد.

قیمت و عوامل موثر بر هزینه خرید جک پارکینگ در اردبیل

در ارزیابی پروژه‌های اتوماسیون صنعتی و خانگی، برآورد هزینه‌ها نباید صرفاً بر اساس قیمت اولیه تجهیزات (CAPEX) انجام شود؛ بلکه محاسبه هزینه‌های عملیاتی و استهلاک (OPEX) در طول چرخه حیات محصول، تعیین‌کننده ارزش واقعی سرمایه‌گذاری است. در اقلیم خشن و کوهستانی اردبیل، انتخاب تجهیزات اقتصادی و ارزان‌قیمت، به دلیل عدم تطابق متالوژیک و ترمودینامیکی با سرمای زیر صفر درجه، در کمتر از یک فصل کاری منجر به خرابی‌های مکرر، نیاز به تعویض قطعات و تحمیل هزینه‌های سنگین تعمیرات می‌گردد. شرکت آتاکو به عنوان مجری تخصصی سیستم‌های جک پارکینگ در اردبیل، ساختار قیمت‌گذاری پروژه‌های خود را بر مبنای ارائه بالاترین راندمان مهندسی، حذف کامل هزینه‌های پنهان نگهداری و تضمین پایداری سیستم تنظیم می‌کند.

پارامترهای فنی متعددی به صورت مستقیم بر قیمت تمام‌شده یک سیستم جک پارکینگ در اردبیل استاندارد تاثیرگذار هستند. اولین و مهم‌ترین فاکتور، نوع مکانیزم انتقال قدرت و توان نامی الکتروموتور است. سیستم‌های هیدرولیک به دلیل بهره‌گیری از پمپ‌های فشار بالا، روغن‌های سینتتیک هواپیمایی و ماشین‌کاری فوق‌دقیق سیلندرها، قیمت پایه بالاتری نسبت به سیستم‌های الکترومکانیک دارند؛ اما در مجتمع‌های پرتردد اردبیل، این اختلاف قیمت با به صفر رساندن استهلاک برشی و مقاومت مطلق در برابر یخبندان، کاملاً توجیه مهندسی دارد. در سیستم‌های الکترومکانیک نیز، استفاده از چرخ‌دنده‌های آلیاژ برنز (به جای پلاستیک فشرده یا تفلون) و شفت‌های قطورتر برای تحمل گشتاور درب‌های سنگین، مستقیماً بر گراف هزینه‌ها تاثیر می‌گذارد.

عامل دوم، کیفیت متریال به کار رفته در محفظه موتور (Housing) و سطح کلاس حفاظتی (IP) است. جک‌هایی که از استیل ضدزنگ گرید ۳۰۴ یا ۳۱۶ و آلومینیوم دایکاست با تزریق تراکم بالا بهره می‌برند، فرآیند تولید پرهزینه‌تری دارند. ارتقای ایزولاسیون دستگاه از IP54 به IP66، نیازمند استفاده از کاسه‌نمدهای وایتون (Viton) و رزین‌های آب‌بندی تخصصی است که اگرچه قیمت نهایی محصول را افزایش می‌دهد، اما نفوذناپذیری مطلق در برابر برف، کولاک و رطوبت پایدار اردبیل را تضمین می‌کند. علاوه بر این، معماری مدار فرمان نیز نقش تعیین‌کننده‌ای دارد؛ بردهای مجهز به منابع تغذیه سوئیچینگ (SMPS) و سیستم‌های حفاظت در برابر اضافه‌ولتاژ (Surge Protectors)، به مراتب ارزش فنی و ریالی بالاتری نسبت به بردهای ترانسفورماتوری ساده دارند.

در نهایت، یکی از مهم‌ترین بخش‌های ساختار هزینه، اجرت نصب تخصصی و گارانتی معتبر است. در شرکت آتاکو، فرآیند نصب صرفاً یک عملیات فیزیکی نیست، بلکه شامل محاسبات دقیق برداری، کالیبراسیون زاویه ۱۱۰ درجه با تراز لیزری و جوشکاری نفوذی با الکترودهای تخصصی است. کاهش هزینه در بخش نصب توسط افراد غیرمتخصص، به معنای فدا کردن دقت هندسی و ایجاد لرزش و تنش‌های برشی در گیربکس است که عمر سیستم را به شدت کاهش می‌دهد. هزینه تخصیص‌یافته به نصب مهندسی در آتاکو، در واقع تضمینی برای حفظ یکپارچگی مکانیکی تجهیزات و فعال‌سازی بی‌قیدوشرط گارانتی تعویض قطعات در اردبیل است.

پارامتر ارزیابی هزینه	ضریب تاثیر بر قیمت	توجیه مهندسی در اقلیم اردبیل (استاندارد آتاکو)
نوع مکانیزم موتور	بسیار بالا	انتخاب بین هیدرولیک (بدون استهلاک برودتی) و الکترومکانیک صنعتی
متالوژی و آلیاژ بدنه	بالا	استفاده از شفت استیل ۳۰۴ و آلومینیوم دایکاست ضد ترک‌خوردگی
معماری مدار فرمان	متوسط	پیاده‌سازی بردهای SMPS برای فیلتر نوسانات برق شبکه‌های محلی
طول کورس جک (Stroke)	متوسط	نیاز به کورس‌های بلندتر (۶۰۰ میلی‌متر) برای کنترل گشتاور درب‌های سنگین
عایق‌بندی و کلاس IP	متوسط	استفاده از اورینگ‌های نسوز جهت دستیابی به استاندارد IP66
اجرت نصب و کالیبراسیون	پایین	محاسبات دینامیکی، جوشکاری نفوذی و کالیبراسیون میکرو سوییچ‌ها

نتیجه‌گیری: سرمایه‌گذاری بر پایداری مهندسی در اقلیم اردبیل

پیاده‌سازی سیستم‌های درب اتوماتیک در اقلیم به شدت سردسیر و طوفانی اردبیل، فراتر از یک خرید و نصب ساده، چالشی پیچیده در تقاطع علوم ترمودینامیک، مقاومت مصالح و الکترونیک صنعتی است. همان‌طور که در این مقاله به تفصیل بررسی شد، افت دما به زیر صفر درجه، رطوبت پایدار و تنش‌های آیرودینامیکی ناشی از وزش باد، هرگونه خطای محاسباتی در انتخاب تجهیزات یا اجرای غیراصولی را به سرعت به استهلاک شدید قطعات مکانیکی، جام کردن گیربکس و از کار افتادگی کامل مدار فرمان تبدیل می‌کند.

شرکت آتاکو به عنوان مرجع و مجری کاملاً تخصصی جک پارکینگ در اردبیل، رویکردهای سنتی و تجربی را کنار گذاشته و تمامی مراحل پروژه را منحصراً بر اساس استانداردهای سخت‌گیرانه مهندسی کالیبره و اجرا می‌نماید. استراتژی آتاکو بر پایه حذف کامل نقاط ضعف سیستم در برابر برودت بنا شده است؛ از محاسبه دقیق طول کورس و توان موتور بر اساس بردارهای گشتاور و اجرای جوشکاری نفوذی پایه‌ها با زاویه دقیق ۱۱۰ درجه، تا تزریق روان‌کارهای سینتتیک ضد انجماد و به‌کارگیری عملگرهایی با کلاس حفاظتی IP66.

در نهایت، تهیه سیستم استاندارد و تکیه بر نصب تخصصی تیم مهندسی آتاکو، به معنای ارتقای ارزش زیرساخت ساختمان و حذف قطعی هزینه‌های سرسام‌آور نگهداری و تعمیرات (OPEX) است. این رویکرد علمی تضمین می‌کند که جک پارکینگ در اردبیل شما، فارغ از شدت کولاک و یخبندان، عملکردی کاملاً پایدار، بی‌صدا و بدون وقفه در سردترین شب‌های زمستان اردبیل داشته باشد.
