ترمال بریک در سادهترین تعریف، یک مانع حرارتی مهندسیشده است که میان دو بخش داخلی و خارجی پروفیل آلومینیومی قرار میگیرد تا انتقال دما را به شکل مؤثری مختل کند. در علوم مهندسی به این فرآیند «ایجاد شکست حرارتی» گفته میشود. آلومینیوم بهطور طبیعی فلزی با رسانایی بسیار بالاست و اگر بدون مداخله استفاده شود، حرارت را تقریباً بدون مقاومت از بیرون به داخل و بالعکس منتقل میکند. این موضوع در فصول سرد باعث اتلاف شدید گرما و ایجاد نقاط سرد روی قابها میشود و در تابستان هم گرما را مستقیم به داخل هدایت میکند. ترمال بریک بهعنوان یک لایه واسط طراحی شده تا این انتقال مستقیم را قطع کرده و جریان حرارتی را از مسیر طبیعی خود منحرف کند.
مادهای که معمولاً برای ساخت این مانع حرارتی استفاده میشود پلیآمید تقویتشده یا ترکیبهای پلیپروپیلنی خاص است؛ موادی که رسانایی آنها نسبت به آلومینیوم بسیار کمتر است و همین اختلاف چشمگیر باعث ایجاد مقاومت حرارتی بالا میشود. ساختار ترمال بریک بهگونهای طراحی میشود که دو نیمه داخلی و خارجی قاب عملاً از یکدیگر جدا شده و فقط از طریق نوار عایق به هم متصل هستند. این جدایش هوشمندانه از انتقال یکپارچه انرژی جلوگیری میکند و باعث میشود قاب بتواند در برابر اختلاف دمای دو طرف عملکرد پایداری داشته باشد.
ماهیت ترمال بریک تنها به کاهش انتقال حرارت محدود نمیشود؛ این فناوری نقش مهمی در کاهش میعان نیز دارد. زمانی که سطح قاب سرد شود و در تماس با هوای گرم و مرطوب داخل قرار گیرد، بخار آب بهسرعت روی آن تقطیر میشود. وجود ترمال بریک مانع سرد شدن سطح داخلی قاب شده و خطر تشکیل قطرات آب، رشد کپک و آسیبهای ناشی از رطوبت را کاهش میدهد. از دید مهندسین انرژی، ترمال بریک یکی از مهمترین ابزارها برای بهبود کارایی ساختمان، کاهش بار گرمایشی و سرمایشی و افزایش آسایش حرارتی است. در واقع این فناوری نقطه اتصال میان نیازهای سازهای و الزامات بهرهوری انرژی محسوب میشود.

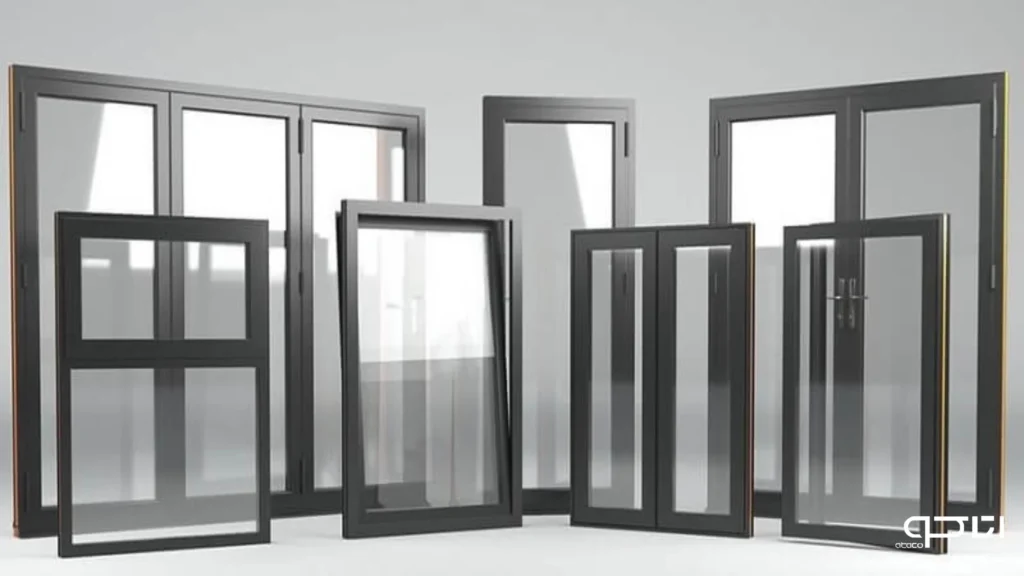

نقش ترمال بریک در بهبود عملکرد حرارتی و کاهش مصرف انرژی در پنجرهها
درک عملکرد قابهای آلومینیومی بدون شناخت سه قانون اصلی انتقال حرارت ممکن نیست: رسانش، همرفت و تابش. رسانش، مهمترین نوع انتقال حرارت در قابهای فلزی است؛ فرآیندی که در آن انرژی از مولکولی به مولکول دیگر منتقل میشود. آلومینیوم بهعنوان یک فلز سبک اما با رسانایی بالا، حرارت را تقریباً چهار برابر سریعتر از فولاد منتقل میکند. همین ویژگی سبب میشود که قابهای آلومینیومی بدون عایق، عملاً پل حرارتی قدرتمندی ایجاد کنند؛ پلی که دمای بیرون را بدون مقاومت قابل توجه به داخل میرساند.
نوع دوم انتقال حرارت، همرفت است. هرچند قاب فلزی بهتنهایی محیط مناسب برای حرکت هوا ایجاد نمیکند، اما اختلاف دما میان سطح قاب و هوای مجاور باعث ایجاد جریانهای همرفتی کوچک میشود. اگر سطح قاب داخلی در زمستان سرد باشد، هوای اطراف قاب سرد شده و به سمت پایین حرکت میکند و این گردش باعث ایجاد احساس «باد سرد» حتی بدون وجود منافذ میشود. این پدیده یکی از عوامل کاهش آسایش حرارتی در ساختمانهایی با قاب آلومینیومی غیرعایق است.
تابش نیز نقش مشخصی در رفتار حرارتی قابها دارد. سطوح فلزی میتوانند بخش زیادی از انرژی تابشی را جذب یا بازتاب دهند. در فصول گرم، تابش مستقیم خورشید باعث گرمشدن سریع قاب بیرونی میشود و این انرژی از طریق رسانش به داخل هدایت میگردد. رنگ و پوشش سطحی قاب بر میزان جذب تابش تأثیر قابل توجهی دارد؛ برای مثال رنگهای تیره انرژی بیشتری جذب میکنند، در حالی که سطوح آنودایز روشن این اثر را کاهش میدهند.
جایگاه آلومینیوم در میان مواد ساختمانی باعث شده است که بدون استفاده از فناوریهایی مانند ترمال بریک، عملکرد حرارتی آن پایینتر از حد استانداردهای انرژی باشد. رفتار حرارتی قاب نه تنها بر هدررفت انرژی اثر میگذارد، بلکه دمای سطح داخلی قاب را نیز تعیین میکند و در نهایت بر میزان میعان، آسایش حرارتی و دوام تأثیرگذار است. بنابراین شناخت قواعد انتقال حرارت پایه اصلی درک لزوم استفاده از فناوریهای عایقبندی حرارتی در قابهای فلزی است.
تفاوت پنجرههای معمولی با پنجرههای ترمال بریک
ساختار ترمال بریک ترکیبی از مواد پلیمری مهندسیشده و طراحی هندسی دقیق است که هدف آن ایجاد مانع مؤثر در برابر انتقال حرارت میان دو نیمه پروفیل آلومینیومی است. پرکاربردترین مادهای که برای این منظور استفاده میشود پلیآمید تقویتشده با الیاف شیشه است. پلیآمید به دلیل مقاومت حرارتی بالا، پایداری مکانیکی، عدم تغییر ابعادی در بازه دمایی گسترده و چسبندگی مناسب به آلومینیوم انتخاب شده است. الیاف شیشه نیز استحکام و مقاومت خمشی این بخش را افزایش میدهد تا در برابر بارهای مکانیکی، انبساط حرارتی و فشارهای ناشی از باد عملکردی پایدار ایجاد کند.
ترمال بریک معمولاً به شکل نوارهای پلیآمیدی در پروفیل قرار میگیرد. این نوارها طی فرآیند مکانیکی به دو نیمه آلومینیومی متصل میشوند و پس از تزریق، قفل شدن یا مونتاژ، نظامی شبیه به قاب یکپارچه ایجاد میکنند اما با این تفاوت که مسیر انتقال حرارت قطع شده است. ضخامت نوار و طرح سطحی آن تأثیر مستقیم بر مقاومت حرارتی دارد؛ هرچه سطح تماس کمتر و هندسه پیچیدهتر باشد، مقاومت حرارتی بالاتر خواهد بود. برخی تولیدکنندگان از طرحهای دندانهدار یا حفرهدار برای افزایش مقاومت و کاهش پلهای حرارتی احتمالی استفاده میکنند.
بهجز پلیآمید، گاهی از پلیاورتان یا ترکیبات فومی سبک نیز در ساخت ترمال بریک استفاده میشود، بهخصوص در پروفیلهایی که نیاز به پرشدگی داخلی برای جلوگیری از گردش هوا دارند. این فومها نهتنها عایق حرارتی مناسبی هستند بلکه در کاهش نویز نیز نقش قابل توجهی دارند. روشهای دیگری مانند استفاده از نوارهای چندلایه کامپوزیتی نیز در برخی سیستمهای پیشرفته مشاهده میشود که ترکیبی از پلیمر و مواد معدنی سبک را به کار میگیرند.
ساختار ترمال بریک علاوه بر خود ماده، شامل نحوه اتصال آن به پروفیل نیز هست. اتصال مکانیکی با قفلهای جانبی رایجترین روش است، اما برخی از سیستمهای جدید از فرآیندهای شیمیایی و چسبی برای افزایش یکپارچگی و جلوگیری از چرخش پروفیل استفاده میکنند. این ساختار دقیق باعث میشود ترمال بریک علاوه بر عملکرد حرارتی، پایداری مکانیکی کافی برای تحمل بارهای سازهای را نیز تأمین کند.

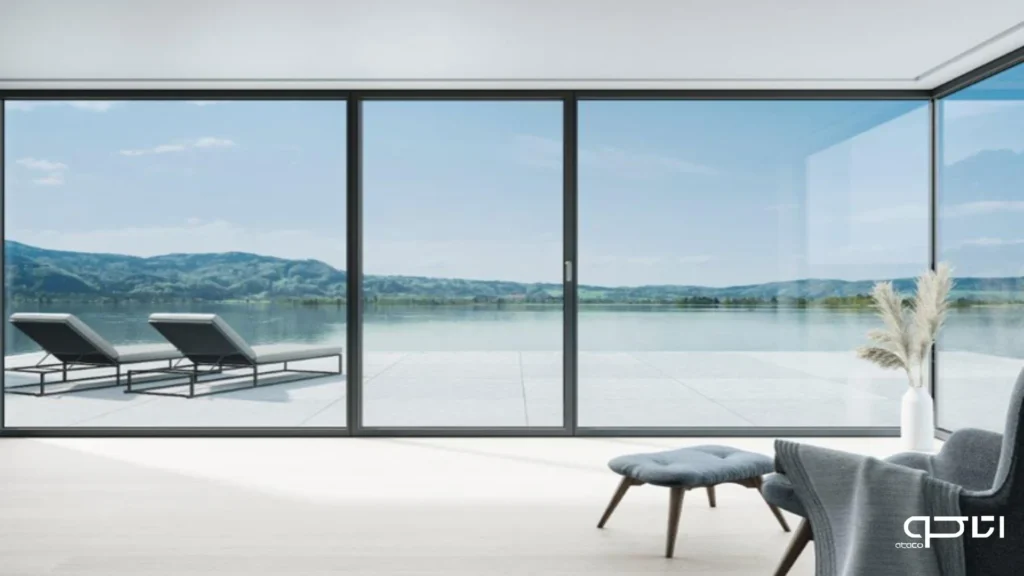

روشهای اجرای ترمال بریک در پروفیل
روشهای اجرای ترمال بریک در پروفیلهای آلومینیومی ترکیبی از مهندسی مواد و فرآیندهای دقیق ساخت هستند و هر سیستم با توجه به نیازهای سازهای و استانداردهای حرارتی خود، تکنیک مشخصی را انتخاب میکند. رایجترین روش، استفاده از نوارهای پلیآمیدی تقویتشده است که از طریق فرآیند مکانیکی به دو نیمه پروفیل متصل میشوند. در این روش، ابتدا دو بخش داخلی و خارجی پروفیل آلومینیومی با فاصلهای مشخص اکسترود میشوند. سپس نوار پلیآمید بهوسیله دستگاه رولپرس در شیارهای تعبیهشده روی هر نیمه قرار گرفته و به شکل قفلگونه درگیر میشود. این اتصال مکانیکی باید به حدی دقیق باشد که هیچگونه لقی یا احتمال چرخش پروفیل تحت بارهای باد یا وزن شیشه ایجاد نکند.
روش دیگر، تزریق مواد پلیمری در فضای میانی است. در این سیستم، پروفیل یکپارچهای تولید میشود که در مرکز آن حفرههایی مخصوص تزریق پلیاورتان یا دیگر فومهای عایق وجود دارد. پس از تزریق، ماده بهصورت یکنواخت سخت میشود و مسیر انتقال حرارت را قطع میکند. مزیت این روش، کاهش حرکات احتمالی و حذف درزهای مکانیکی است، اما کنترل یکنواختی تزریق و کیفیت فوم از چالشهای آن محسوب میشود.
در برخی طراحیها از پروفیلهای کامپوزیتی چندتکه استفاده میشود. در این ساختار، لایههای مختلف با ویژگیهای متفاوت (مثلاً پلیمر، مواد معدنی سبک یا لایههای مقاوم در برابر UV) ترکیب میشوند تا عملکرد حرارتی و مکانیکی بهطور همزمان تقویت شود. این روش بیشتر در سیستمهای پیشرفته و پروفیلهایی با الزامات انرژی سختگیرانه دیده میشود.
روش دیگری نیز وجود دارد که طی آن جداکننده حرارتی همزمان با فرآیند اکستروژن پروفیل شکل میگیرد، اما این فناوری بیشتر در صنایع خاص استفاده میشود و از نظر اقتصادی برای بازار ساختمانی معمول رایج نیست.
انتخاب روش اجرای ترمال بریک بستگی به عواملی مانند میزان مقاومت حرارتی موردنیاز، ظرفیت باربری، هزینه تولید، قابلیت رنگپذیری و دوام در شرایط جوی دارد. آنچه تمامی این روشها را مشترک میکند هدف اصلی یعنی ایجاد شکستی کامل در مسیر انتقال انرژی است. اگر این شکست با دقت ایجاد نشود، کوچکترین مسیر رسانا میتواند عملکرد حرارتی کل سیستم را مختل کند، به همین دلیل فرآیند تولید ترمال بریک نیازمند کنترل کیفی بسیار سختگیرانه است.
معیارهای عملکرد و پارامترهای مهندسی
برای ارزیابی عملکرد یک سیستم ترمال بریک، چندین معیار مهندسی کلیدی وجود دارد که هرکدام جنبهای از رفتار حرارتی پروفیل را بیان میکنند. مهمترین این معیارها U-value یا ضریب انتقال حرارت است. این مقدار نشان میدهد که پنجره یا پروفیل چه میزان انرژی را از محیطی به محیط دیگر منتقل میکند. مقدار کمتر U-value نشانه عایقبندی بهتر است. اندازهگیری U-value معمولاً بر اساس استانداردهای مشخصی انجام میشود و شامل بررسی حرکتی مولکولی، تأثیر جریان هوا و تبادل تابشی است.
پارامتر مهم دیگر Psi-value یا ضریب انتقال حرارت خطی است. این مقدار مربوط به بخشهایی از پنجره است که اتصال میان شیشه و قاب یا میان اجزای مختلف رخ میدهد. این مناطق معمولاً نقاط بحرانی هستند، زیرا کوچکترین نقص باعث ایجاد پل حرارتی میشود. Psi-value کمک میکند تا طراح بداند چه مقدار انرژی از محل اتصال انتقال مییابد و چقدر باید روی بهینهسازی جزئیات تمرکز کند.
پارامتر سوم، کلاسبندی حرارتی پروفیل است که معمولاً بر اساس مقاومت قاب در برابر انتقال حرارت تعیین میشود. در این رتبهبندی عواملی مانند نوع ماده عایق، ضخامت نوار پلیآمید، تعداد لایههای پروفیل، طراحی هندسی و جنس سطوح داخلی و خارجی نقش دارند.
علاوه بر معیارهای حرارتی، پایداری مکانیکی بخش ترمال بریک نیز اهمیت دارد. هرچند وظیفه اصلی ترمال بریک کاهش انتقال حرارت است، اما باید بارهای مکانیکی ناشی از باد، وزن شیشه و تغییرات دمایی را نیز تحمل کند. اگر چسبندگی یا اتصال نوار عایق به دو نیمه پروفیل به اندازه کافی قوی نباشد، سیستم ممکن است دچار لقشدگی شود یا تغییر شکل بدهد.
یکی دیگر از معیارها ضریب انبساط حرارتی است. چون آلومینیوم و پلیمرها ضریب انبساط متفاوتی دارند، باید طراحی بهگونهای باشد که این اختلاف باعث ترکخوردگی یا جداشدگی نوار نشود. به همین دلیل مواد ترمال بریک معمولاً انتخاب میشوند تا در محدودهای نزدیک به انبساط آلومینیوم عمل کنند.
در نهایت، تمام این معیارها باید در کنار هم بررسی شوند تا مشخص شود یک پروفیل واقعاً قادر است عملکرد مطلوب را ارائه دهد یا خیر. تنها داشتن نوار عایق کافی نیست؛ هماهنگی معیارهای حرارتی، مکانیکی و پایداری است که یک سیستم ترمال بریک را به استاندارد قابل قبول میرساند.
جزئیات طراحی حرارتی ترمال بریک(پلهای حرارتی و راههای شکست آن)
طراحی حرارتی در پروفیلهای آلومینیومی نقشی حیاتی در جلوگیری از تشکیل پلهای حرارتی دارد. پل حرارتی نقطهای است که انتقال انرژی در آن بهمراتب سریعتر از بخشهای دیگر انجام میشود و همین موضوع باعث افت عملکرد حرارتی کل سیستم میشود. در پروفیلهای فلزی، اگر مسیر حرارت بهخوبی مسدود نشود، حتی یک بخش بسیار کوچک فلزی میتواند مانند لولهای برای عبور انرژی عمل کرده و تمام مزایای عایقبندی را از بین ببرد.
یکی از اصلیترین روشهای شکست پل حرارتی، طراحی هندسه چندلایهای است. در این طراحی، مسیر انتقال انرژی طولانی و پیچیده میشود تا انتقال حرارت از یک سمت به سمت دیگر با تأخیر و مقاومت بالاتری انجام گیرد. شکلدهی به دیوارههای داخلی، ایجاد فضاهای خالی، کانالهای باریک و تغییر جهت نیروها از جمله تکنیکهایی هستند که برای ایجاد این پیچیدگی استفاده میشوند.
نقش نوار پلیآمید نیز در این طراحی بسیار مهم است. ضخامت این نوار، نوع بافت سطحی و شکل برش آن بر عملکرد حرارتی تأثیر مستقیم دارد. اگر نوار بیش از حد نازک باشد یا سطح تماس نامناسبی داشته باشد، احتمال ایجاد پل حرارتی افزایش مییابد. از سوی دیگر، استفاده از نوارهای چنددندانهای یا دارای حفرههای کوچک میتواند مقاومت بیشتری در برابر انتقال حرارت ایجاد کند.
یکی دیگر از جزئیات مهم طراحی، مدیریت رفتار حرارتی در گوشههای پروفیل است. گوشهها معمولاً نقاطی هستند که جریان حرارتی در آنها متمرکز میشود. اگر طراحی و مونتاژ گوشهها دقیق نباشد، در این نقاط انتقال انرژی بهشدت افزایش مییابد. بنابراین سیستمهای پیشرفته از قطعات زاویهدار عایق یا اتصالات حرارتی مخصوص استفاده میکنند تا این مشکل را کنترل کنند.
بهعلاوه، طراحی سطح داخلی و خارجی پروفیل تأثیر زیادی بر تبادل حرارت دارد. سطوح صاف انتقال انرژی را تسهیل میکنند، در حالی که سطوح بافتدار یا دارای شکستهای هندسی انتقال را دشوارتر میسازند. این جزئیات کوچک اما حسابشده باعث میشوند یک پروفیل از نظر حرارتی کارآمدتر شود.
در نهایت، طراحی صحیح باید به گونهای باشد که علاوه بر کاهش انتقال حرارت، پایداری سازهای نیز حفظ شود. ترکیب این دو جنبه همان چیزی است که طراحی حرارتی را به بخش جداییناپذیر مهندسی ترمال بریک تبدیل میکند.
انواع ترمال بریک از نظر ساختار مهندسی
ترمال بریکها از نظر ساختار مهندسی به چند دسته اصلی تقسیم میشوند که هرکدام ویژگیهای حرارتی و مکانیکی متفاوتی ارائه میدهند.
ترمال بریک پلیآمیدی تقویتشده با الیاف شیشه
نخستین و رایجترین نوع، ترمال بریک پلیآمیدی تقویتشده است. این نوع از نوارهای PA66 GF25 ساخته میشود؛ یعنی پلیآمید تقویتشده با الیاف شیشه. وجود الیاف شیشه باعث افزایش مقاومت مکانیکی و کاهش تغییر شکل در مقابل حرارت میشود. این نوع ساختار به دلیل رسانایی بسیار کم و استحکام قابلقبول، در اکثر پروفیلهای آلومینیومی مورداستفاده قرار میگیرد.
ترمال بریک تزریقی با فومهای پلیمری و کامپوزیتی
نوع دوم، ترمال بریک تزریقی است. در این سیستم، فضای میانی پروفیل با موادی مانند پلییورتان، فومهای سخت پلیمری یا مواد کامپوزیتی پر میشود. این ساختار یکپارچه و بدون اتصال مکانیکی میان دو نیمه پروفیل ایجاد میکند. مزیت آن عدم وجود لقی، کاهش احتمال نفوذ هوا و افزایش مقاومت در برابر صوت است. با این حال، کیفیت آن به یکنواختی تزریق و چسبندگی مناسب فوم بستگی زیادی دارد.
ترمال بریک کامپوزیتی چندلایه با کارایی بسیار بالا
نوع سوم، ترمال بریک کامپوزیتی چندلایه است که از ترکیب پلیمرهای مختلف با مواد معدنی یا الیاف تقویتی ساخته میشود. این ساختار پیچیده عملکرد حرارتی بسیار بالاتری نسبت به نوع یکلایه ارائه میدهد و معمولاً در پروفیلهایی با استانداردهای سطح بالا مانند ساختمانهای کممصرف انرژی یا Passive House استفاده میشود. این سیستمها ممکن است شامل لایههای مقاوم در برابر UV، الیاف کربن یا لایههای حرارتی با ضریب انتقال بسیار پایین باشند.
ترمال بریک با ساختار سلولی یا لانهزنبوری
نوع دیگر، ترمال بریک با ساختار سلولی است. در این مدل، نوار عایق دارای حفرههایی شبیه لانهزنبوری است که مسیر انتقال حرارت را طولانیتر کرده و مقاومت بیشتری در برابر جریان انرژی ایجاد میکند. این ساختار بهویژه برای شرایط آبوهوایی بسیار سرد مناسب است.
ترمال بریک هیبریدی با ترکیب چند ماده عایق
در نهایت، برخی تولیدکنندگان از ترمال بریکهای هیبریدی استفاده میکنند که ترکیبی از نوار پلیآمید، فوم تزریقی و لایههای کامپوزیتی هستند. هدف این سیستمها دستیابی به بیشترین بازده حرارتی در کمترین ضخامت ممکن است.
هر کدام از این ساختارها بر اساس سطح عایقبندی مورد نیاز، مقاومت مکانیکی لازم و محدودیتهای طراحی انتخاب میشوند و در پروژههای مختلف عملکرد متفاوتی از خود نشان میدهند.
مزایای استفاده از ترمال بریک
استفاده از ترمال بریک در پروفیلهای آلومینیومی مزایای گستردهای دارد که نه تنها عملکرد حرارتی ساختمان را ارتقا میدهد، بلکه زیبایی، دوام و آسایش محیطی را نیز بهبود میبخشد. اولین و مهمترین مزیت، کاهش انتقال حرارت میان محیط داخلی و خارجی است. آلومینیوم رسانایی بسیار بالایی دارد و بدون ترمال بریک، مانند یک ریل انرژی عمل میکند. اما با قرار گرفتن یک لایه عایق غیررسانا، این جریان تقریباً متوقف میشود و اتلاف انرژی به شدت کاهش مییابد.
مزیت دیگر، بهبود مصرف انرژی ساختمان است. زمانی که قابها کمتر انرژی را انتقال میدهند، سیستمهای گرمایش و سرمایش با بار کمتری کار میکنند. این موضوع علاوه بر کاهش هزینه قبوض، منجر به افزایش عمر مفید تجهیزات HVAC نیز میشود.
ترمال بریک بهطور مستقیم روی راحتی حرارتی داخل ساختمان اثر میگذارد. قابهای بدون عایق معمولاً در زمستان سرد و در تابستان داغ میشوند و این موضوع باعث ایجاد جریانهای هوایی ناخوشایند، تعریق شیشه و ایجاد نقاط سرد در اطراف پنجره میگردد. اما ترمال بریک دمای سطح داخلی پروفیل را نزدیک به دمای اتاق نگه میدارد و شرایطی متعادلتر فراهم میکند.
از نظر سازهای نیز مزایا قابلتوجهاند. نوارهای ترمال بریک، اختلاف دمایی دو سمت پروفیل را متعادل میکنند و از ایجاد تنشهای حرارتی ناشی از انبساط و انقباض جلوگیری میکنند. این موضوع از تاببرداشتگی، بازشدگی گوشهها و کاهش پایداری جلوگیری میکند.
مزیت دیگر، کاهش تعریق است. زمانی که دمای سطح داخلی پروفیل بالا میماند، رطوبت موجود در هوا به نقطه شبنم نمیرسد و از تشکیل قطرات آب جلوگیری میشود. این امر برای جلوگیری از رشد قارچ و کپک اهمیت ویژهای دارد.
از نظر آکوستیکی نیز ترمال بریک نقش مؤثری دارد. وجود عایق در مسیر انتقال انرژی، انتقال صوت را نیز کاهش میدهد و محیطی آرامتر فراهم میکند.
در کنار اینها، ترمال بریک امکان استفاده از رنگهای متفاوت در بخش داخلی و خارجی پروفیل را فراهم میکند. چون دو نیمه از هم جدا هستند، میتوان هر بخش را با رنگ و پوشش جداگانهای تولید کرد که در معماری مدرن مزیت بسیار مهمی محسوب میشود.

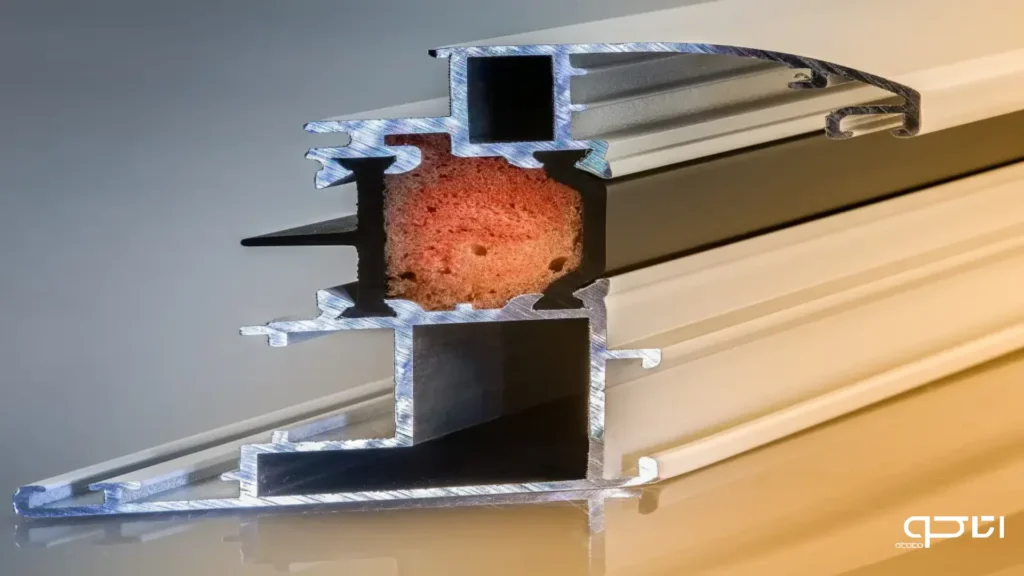

معایب و چالشهای ترمال بریک
با وجود مزایای گسترده، استفاده از ترمال بریک چالشها و محدودیتهایی نیز دارد که باید در طراحی و تولید مورد توجه قرار گیرد. نخستین چالش، افزایش پیچیدگی فرآیند تولید است. افزودن نوار پلیآمید یا مواد تزریقی نیازمند تجهیزات ویژه، کنترل کیفیت دقیق و تحمل انحرافات بسیار کم در تولید است. هرگونه نقص در اتصال نوار یا عدم تقارن در پروفیل میتواند عملکرد حرارتی را مختل کند.
چالش دوم، افزایش هزینه تمامشده است. مواد مورد استفاده در ترمال بریک، بهویژه پلیآمیدهای تقویتشده، قیمت بالاتری نسبت به آلومینیوم خام دارند. همچنین، فرآیند مونتاژ تخصصی و تستهای کنترل کیفی هزینه تولید را بالا میبرد. بنابراین قیمت نهایی پنجرههای ترمال بریک نسبت به مدلهای ساده بیشتر است، هرچند این هزینه در بلندمدت از طریق صرفهجویی انرژی جبران میشود.
مشکل دیگر، حساسیت بخش عایق در برابر انبساط حرارتی است. آلومینیوم و پلیمرها ضریب انبساط متفاوتی دارند و اگر طراحی بهخوبی انجام نشود، ممکن است اتصال میان نوار و پروفیل در طول زمان ضعیف شود. این مسئله بهویژه در مناطق گرمسیری یا سردسیری شدید اهمیت دارد.
برخی انواع ترمال بریک، مانند مدلهای تزریقی، نیازمند کنترل دقیق در فرآیند پخت و سختشدن هستند. هرگونه عدم یکنواختی در تزریق ممکن است باعث ایجاد حفرههای کوچک یا بخشهای کمچگال شود که عملکرد حرارتی را کاهش میدهد.
چالش دیگر، محدودیت در باربری مقاطع است. حضور نوار عایق باعث قطع ارتباط فلزی میشود و این موضوع ممکن است کاهش مقاومت پیچشی یا خمشی پروفیل را در پی داشته باشد. به همین دلیل لازم است طراحی مقطع تقویت شود تا عملکرد مکانیکی کاهش نیابد.
همچنین، امکان آسیبدیدگی نوار پلیآمید در صورت نصب نادرست یا برخورد ابزار وجود دارد. اگر سطح نوار خراشیده یا ترکخورده شود، احتمال نفوذ رطوبت و افت عملکرد حرارتی افزایش مییابد.
در نهایت، چالش بزرگتر در سطح پروژه، نیاز به نصاب متخصص است. کوچکترین خطا در نصب، مانند عدم قرارگیری صحیح لاستیکها یا جابجایی اتصال گوشهها، میتواند عملکرد سیستم را به شدت کاهش دهد. بنابراین موفقیت ترمال بریک تنها به طراحی و تولید خوب وابسته نیست، بلکه اجرای دقیق نیز نقش تعیینکنندهای دارد.
تاثیر ترمال بریک بر راندمان انرژی ساختمان
ترمال بریک نقشی کلیدی در افزایش راندمان انرژی ساختمانها ایفا میکند و این اثرگذاری تنها محدود به کاهش اتلاف حرارت نیست، بلکه در عملکرد کلی ساختمان در تمام فصول سال تأثیر مستقیم دارد. از نظر مهندسی انرژی، یکی از مهمترین نقاط انتقال حرارت در پوسته ساختمان، قابهای آلومینیومی هستند زیرا آلومینیوم ضریب رسانایی بسیار بالایی دارد. زمانی که قاب فاقد عایق باشد، گرما در زمستان بهسرعت از داخل به بیرون منتقل میشود و در تابستان مسیر وارونه اتفاق میافتد. این جریان حرارتی بهطور قابلتوجهی مصرف انرژی را افزایش میدهد و باعث کاهش کارایی سیستمهای تهویه و گرمایش میگردد.
ترمال بریک با قرار دادن یک لایه پلیآمیدی یا کامپوزیتی میان دو بخش پروفیل، مسیر انتقال انرژی را قطع کرده و این مشکل را از پایه حل میکند. نتیجه آن، کاهش اختلاف دمای سطح داخلی و خارجی پروفیل است؛ موضوعی که بهطور مستقیم بر ایجاد آسایش حرارتی و کاهش بار حرارتی ساختمان اثر دارد. با متعادل شدن دمای قابها، سیستمهای HVAC هنگام سرمایش یا گرمایش انرژی کمتری مصرف میکنند و نیاز به فعالیت دائمی آنها کاهش مییابد.
افزون بر این، کاهش انتقال حرارت از قابها بهطور غیرمستقیم سبب بهبود عملکرد شیشهها نیز میشود. زمانی که قاب سرد یا گرم نشود، لبههای شیشه کمتر انرژی جذب یا دفع میکنند و کارایی شیشههای چندجداره بهتر حفظ میشود. این موضوع بهویژه در تحلیلهای انرژی نرمافزارهای شبیهسازی مانند EnergyPlus یا DesignBuilder کاملاً قابل مشاهده است.
ترمال بریک تأثیر مهم دیگری نیز دارد: کاهش نقاط حرارتی بحرانی یا Thermal Bridges. در بخشهای اتصال دیوار به پنجره، اگر پروفیل عملکرد مناسبی نداشته باشد، اتلاف انرژی به شکل متمرکز رخ میدهد و راندمان کلی ساختمان را پایین میآورد. با استفاده از ترمال بریک، این نقاط حرارتی به حداقل میرسند و یکنواختی حرارتی پوسته ساختمان افزایش مییابد.
در نهایت، سیستمهای دارای ترمال بریک راه را برای ساخت ساختمانهای کممصرف، Nearly Zero Energy Buildings و استاندارد Passive House هموار میکنند؛ زیرا بدون کنترل حرارتی قابها رسیدن به این استانداردها تقریباً ناممکن است.

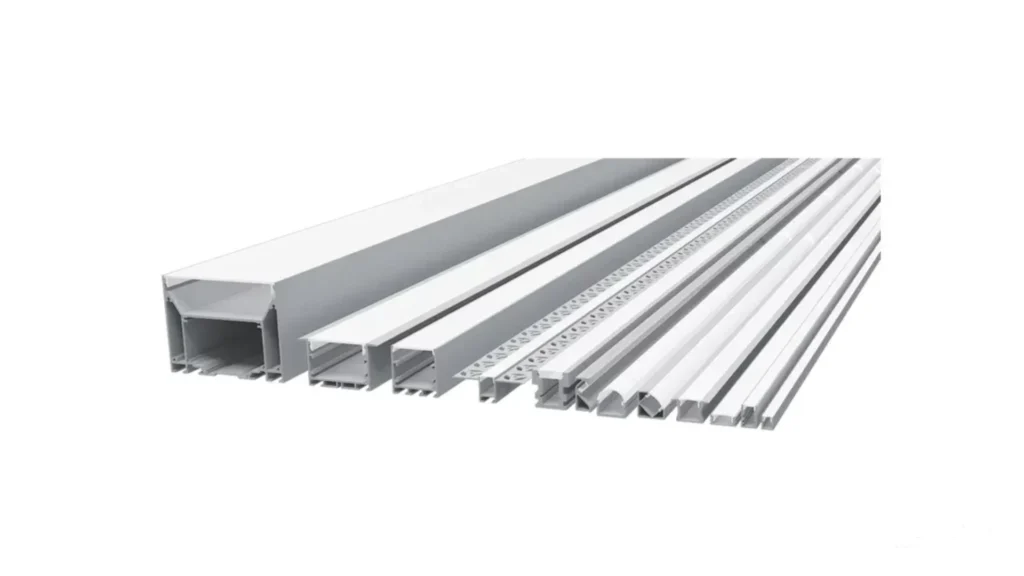

تفاوت ترمال بریک با سیستمهای سنتی پنجره
تفاوت میان پنجرههای ترمال بریک و سیستمهای سنتی آلومینیومی بسیار گسترده و بنیادی است. نخستین تفاوت، در رفتار حرارتی آنها مشاهده میشود. پنجرههای سنتی از پروفیلهای آلومینیومی یکپارچه تشکیل شدهاند که مانند یک پل حرارتی عمل میکنند. این ساختار اجازه میدهد انرژی بهصورت مستقیم و بدون مانع از قاب عبور کند. در مقابل، پنجرههای ترمال بریک دارای لایهای عایق در میان دو پروفیل هستند که انتقال انرژی را بهطور چشمگیری کاهش میدهد.
تفاوت مهم دیگر، کنترل تعریق است. در سیستمهای سنتی، به دلیل انتقال حرارت بالا، سطح داخلی پروفیل در زمستان سرد میشود و رطوبت بهسرعت روی قاب مینشیند. این موضوع منجر به ایجاد لکه، پوسیدگی جزئی متعلقات و حتی رشد قارچ در اطراف قابها میشود. اما ترمال بریک با ثابت نگه داشتن دمای سطح داخلی، عملاً از تشکیل شبنم جلوگیری میکند.
از نظر صوتی نیز این دو سیستم کاملاً متفاوتاند. پروفیلهای سنتی به دلیل ساختار یکپارچه، مسیر انتقال صوت را مسدود نمیکنند و صدا با افت کمی عبور میکند. در مقابل، وجود لایه عایق در ترمال بریک باعث شکستن مسیر انتقال صوت شده و عملکرد آکوستیکی را بهتر میکند.
تفاوت در رفتار سازهای نیز اهمیت زیادی دارد. در سیستمهای ساده، تغییرات دمایی بیرون و داخل باعث انبساط و انقباض مستقیم کل پروفیل میشود. این موضوع در طولانیمدت باعث تاببرداشتگی یا کاهش دقت اتصالات میشود. اما در پنجرههای ترمال بریک، بخشهای داخلی و خارجی از هم جدا هستند و تغییرات دمایی در هر بخش مستقل عمل میکند؛ در نتیجه تنشهای حرارتی کمتر ایجاد میشود.
همچنین، از نظر معماری، ترمال بریک امکان دو رنگ متفاوت برای داخل و خارج ساختمان را فراهم میکند؛ موضوعی که در طراحیهای مدرن بسیار اهمیت دارد. این قابلیت در سیستمهای سنتی وجود ندارد زیرا کل پروفیل یکپارچه است.
در نهایت، تفاوت مهم دیگری نیز وجود دارد: راندمان انرژی. پنجرههای ترمال بریک مصرف انرژی ساختمان را کاهش داده و با استانداردهای جدید ساختمانسازی سازگار هستند، درحالیکه سیستمهای سنتی از نظر انرژی بازدهی بسیار پایینی دارند و در پروژههای امروزی کمتر مورد استفاده قرار میگیرند.

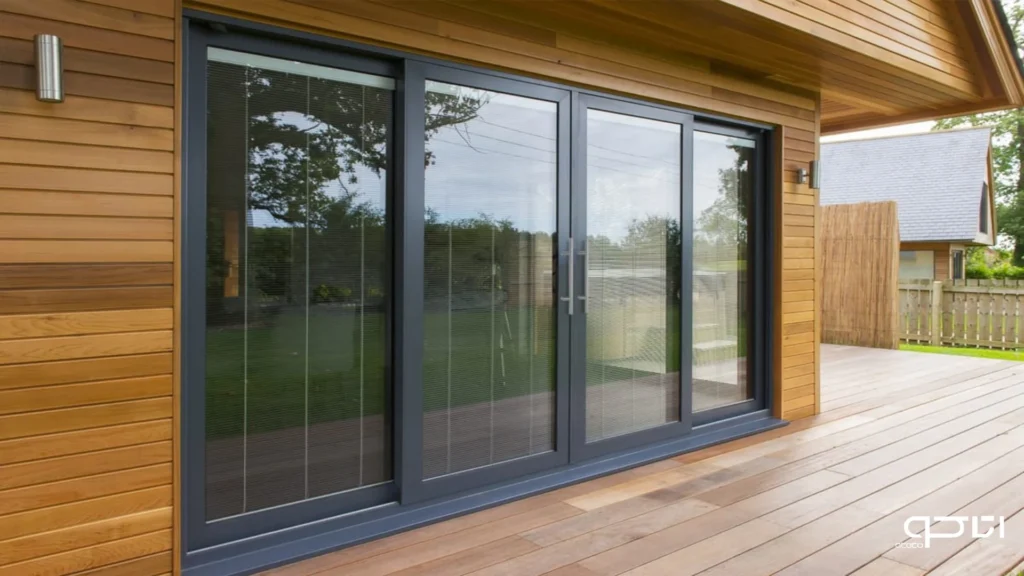

طول عمر و دوام ترمال بریک در شرایط مختلف آبوهوایی
دوام و طول عمر ترمال بریک وابسته به نوع مواد، طراحی پروفیل و شرایط محیطی است، اما در مجموع این سیستم به دلیل ساختار مهندسیشده، ماندگاری بسیار بالایی دارد. نوارهای پلیآمید تقویتشده که در بیشتر سیستمها استفاده میشوند، در برابر فشار، ضربه و تغییرات دمایی مقاومت بالایی دارند. این مواد طوری طراحی شدهاند که در محدوده دمایی بسیار گسترده از -۴۰ تا +۸۰ درجه سانتیگراد بدون تغییر شکل پایدار بمانند.
در مناطق سردسیر، یکی از چالشها اختلاف دمای شدید میان داخل و خارج ساختمان است. این اختلاف میتواند تنشهای حرارتی قابل توجهی بر پروفیل وارد کند. در سیستمهای فاقد عایق، این تنشها به مرور زمان منجر به تاببرداشتگی یا شکست اتصال گوشهها میشود. اما نوارها در ترمال بریک نقش جذبکننده تنش را ایفا کرده و این فشار را تا حد زیادی کاهش میدهند.
در مناطق گرم و خشک، مسئله اصلی تابش UV و گرمای شدید است. پلیآمیدهای استاندارد در برابر اشعه UV پایدار هستند و تغییر رنگ یا شکنندگی در آنها رخ نمیدهد. حتی در شرایطی که دمای سطح خارجی پروفیل به بیش از ۶۰ درجه میرسد، نوار عایق شکل و پایداری خود را حفظ میکند.
در اقلیمهای مرطوب، نگرانی اصلی نفوذ رطوبت است. نوارهای پلیآمیدی جذب آب بسیار پایینی دارند و دچار تورم یا افت استحکام نمیشوند. با این حال، کیفیت آببندی و نصب لاستیکها نیز باید مناسب باشد تا از تشکیل قطرات آب در بخش اتصال جلوگیری شود.
یکی از ویژگیهای مهم دوام ترمال بریک، مقاومت در برابر فرسودگی طولانیمدت است. این سیستمها بدون واکنش شیمیایی با آلومینیوم عمل میکنند و زنگزدگی یا خوردگی بهوجود نمیآید. همچنین به دلیل جدا بودن دو نیمه پروفیل، اختلاف دمایی میان آنها باعث ایجاد چرخههای تنش کمتری میشود و این موضوع عمر کلی پروفیل را افزایش میدهد.
در کل، اگر مواد اولیه استاندارد و نصب صحیح باشد، طول عمر ترمال بریک معمولاً بیش از ۳۰ سال تخمین زده میشود و حتی در شرایط سخت اقلیمی نیز عملکرد خود را از دست نمیدهد.

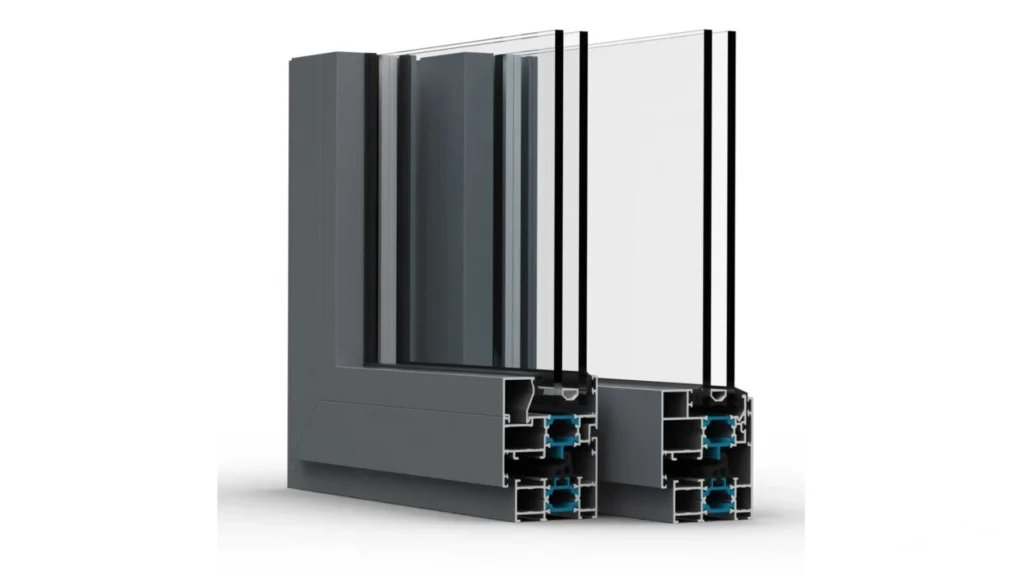

ترمال بریک شامپاینی
ترمال بریک شامپاینی یکی از پرطرفدارترین انواع پروفیلهای ترمال بریک است که به دلیل رنگ خاص و ظاهری مدرن، در پروژههای ساختمانی مدرن و لوکس مورد استفاده قرار میگیرد. رنگ شامپاینی علاوه بر زیبایی ظاهری، با پوشش الکترواستاتیک مقاوم یا آنودایز، مقاومت بالایی در برابر اشعه UV، خط و خش و خوردگی سطحی ایجاد میکند. این ویژگیها باعث میشوند ظاهر پنجرهها در طول زمان بدون تغییر باقی بماند و کیفیت بصری ساختمان حفظ شود.
از نظر عملکرد حرارتی، ترمال بریک شامپاینی مانند سایر پروفیلهای ترمال بریک، دارای نوار پلیآمیدی یا لایههای کامپوزیتی است که انتقال حرارت بین داخل و خارج پروفیل را به شدت کاهش میدهد. این سیستم باعث میشود پنجرهها نه تنها عایق حرارتی باشند، بلکه از نفوذ رطوبت، باد و صدا نیز جلوگیری کنند. طراحی مهندسی دقیق پروفیل شامپاینی به گونهای است که امکان نصب یراقآلات متنوع، شیشههای دو یا سه جداره و آببندی کامل فراهم شود و طول عمر سیستم افزایش یابد.
ترمال بریک شامپاینی علاوه بر زیبایی و کارایی، انتخابی اقتصادی برای پروژههای مسکونی و تجاری محسوب میشود. نصب صحیح پروفیل و استفاده از یراقآلات باکیفیت باعث میشود عملکرد حرارتی و صوتی سیستم به حداکثر برسد. بسیاری از پیمانکاران و سازندگان به دلیل ترکیب ظاهر لوکس، دوام بالا و عایقبندی مؤثر، این نوع ترمال بریک را برای ساختمانهای مدرن و کممصرف انرژی انتخاب میکنند.
فرآیند نصب صحیح پنجرههای ترمال بریک
نصب پنجرههای ترمال بریک یکی از مراحل حساس در اجرای یک پروژه ساختمانی است، زیرا حتی بهترین پروفیلها در صورت نصب نادرست نمیتوانند عملکرد حرارتی و مکانیکی مطلوبی ارائه دهند. اولین مرحله در نصب، اندازهگیری دقیق قاب بازشو است. این مرحله باید با دقت میلیمتری انجام شود تا تفاوت بین ابعاد پنجره و فضای نصب کمتر از حد استاندارد باشد. هرگونه خطا در اندازهگیری باعث ایجاد درزهای ناخواسته و کاهش عملکرد عایقبندی میشود.
مرحله بعد، آمادهسازی سطح زیرکار است. سطح محل نصب باید صاف، خشک و کاملاً پاکسازی شده باشد. وجود گردوغبار، گچ یا ذرات ریز باعث میشود پیچها، براکتها و فریم در جای خود درست قرار نگیرند و این موضوع به مرور موجب تغییر شکل یا حرکت پنجره میشود.
در مرحله نصب قاب، روش صحیح قرارگیری پنجره اهمیت زیادی دارد. پنجره باید با استفاده از لقمههای فاصلهدهنده در راستای عمودی و افقی تراز شود. کوچکترین انحراف در تراز باعث ایجاد فشار ناهمسان روی پروفیل و در نتیجه اختلال در باز و بسته شدن لنگهها میگردد. در این مرحله استفاده از پیچهای مخصوص پنجرههای ترمال بریک ضروری است، زیرا پیچهای غیراستاندارد ممکن است به نوار عایق فشار وارد کرده و ساختار را تضعیف کنند.
پس از نصب قاب، مرحله درزگیری و آببندی آغاز میشود. استفاده از چسبهای پلییورتان و فومهای کمانبساط برای پر کردن فواصل ضروری است. همچنین لاستیکهای EPDM باید در شیارهای مربوطه بهطور کامل قرار گیرند تا از نفوذ هوا و رطوبت جلوگیری شود. آببندی صحیح یکی از عوامل کلیدی در جلوگیری از تشکیل بخار، کاهش اتلاف انرژی و افزایش طول عمر پروفیل است.
در مرحله نصب لنگه و یراقآلات، باید توجه شود که یراقها بدون فشار اضافی بسته شوند و لنگه بهصورت روان در ریل حرکت کند. در نهایت، تست نهایی شامل بررسی عایقبندی، عملکرد صوتی، تست باز و بسته شدن و کنترل نقاط اتصال انجام میشود.
در مجموع، نصب صحیح پنجرههای ترمال بریک فرآیندی استاندارد و کاملاً مهندسیشده است که اجرای دقیق آن تضمینکننده عملکرد حرارتی و دوام سیستم خواهد بود.
تکنولوژیهای نوین در ساخت ترمال بریک
پیشرفتهای اخیر در صنعت پنجره و پروفیلسازی باعث شده ترمال بریکها بهطور مداوم بهینهسازی شوند و با فناوریهای جدید سازگارتر گردند. یکی از تکنولوژیهای مهم، پلیآمیدهای مهندسیشده با نانو افزودنیها است. این مواد با افزودن نانوذرات سیلیکات یا اکسیدهای فلزی، مقاومت حرارتی و مکانیکی بهتری پیدا میکنند. این نانوکامپوزیتها نهتنها انتقال حرارت را کاهش میدهند، بلکه مقاومت در برابر خمش و پیچش پروفیل را نیز تقویت میکنند.
تکنولوژی مهم دیگر، ترمال بریکهای چند لایه با ساختار هیبریدی است. در این سیستمها از ترکیب لایههای پلیمری، فومهای سلولی و الیاف تقویتی استفاده میشود. این ساختارها همانند سپرهای چندسطحی عمل کرده و مسیر انتقال حرارت را به شکل پیچیدهتری قطع میکنند. این تکنولوژی بهویژه در پروژههایی با نیاز حرارتی بسیار بالا کاربرد دارد.
امروزه، برخی تولیدکنندگان از روش فیوژن دو مرحلهای استفاده میکنند. در این روش، نوار پلیآمید ابتدا بهصورت مکانیکی درون پروفیل قرار میگیرد و سپس طی عملیات حرارتی، لایه بیرونی نوار با آلومینیوم ترکیب مولکولی پیدا میکند. این تکنیک باعث افزایش چسبندگی و جلوگیری از لقی احتمالی در طول عمر پنجره میشود.
در بخش تزریقی نیز پیشرفتهایی مانند فومهای پلییورتان با سلولهای میکرو بسته دیده میشود. این فومها میزان نفوذ هوا و رطوبت را تقریباً به صفر میرسانند و عملکرد حرارتی بسیار بالایی ارائه میدهند. استفاده از مواد دوستدار محیطزیست و فاقد گازهای مخرب نیز از روندهای جدید این بخش است.
یکی دیگر از فناوریهای نوین، استفاده از مواد بازیافتی مهندسیشده در تولید نوارهای عایق است. این روند ضمن کاهش هزینه، اثرات زیستمحیطی تولید را کم میکند و سازگاری بیشتری با استانداردهای سبز ایجاد میکند.
در زمینه اتوماسیون نیز، دستگاههای رباتیک در فرآیند مونتاژ و رولینگ ترمال بریک استفاده میشوند. این اتوماسیون دقت اتصال، سرعت تولید و کیفیت نهایی را افزایش میدهد و خطای انسانی را به حداقل میرساند.
ترکیب این تکنولوژیها باعث شده نسل جدید ترمال بریکها عملکرد حرارتی بالاتر، دوام بیشتر و پایداری محیطی بهتری نسبت به نسلهای قبلی داشته باشند.

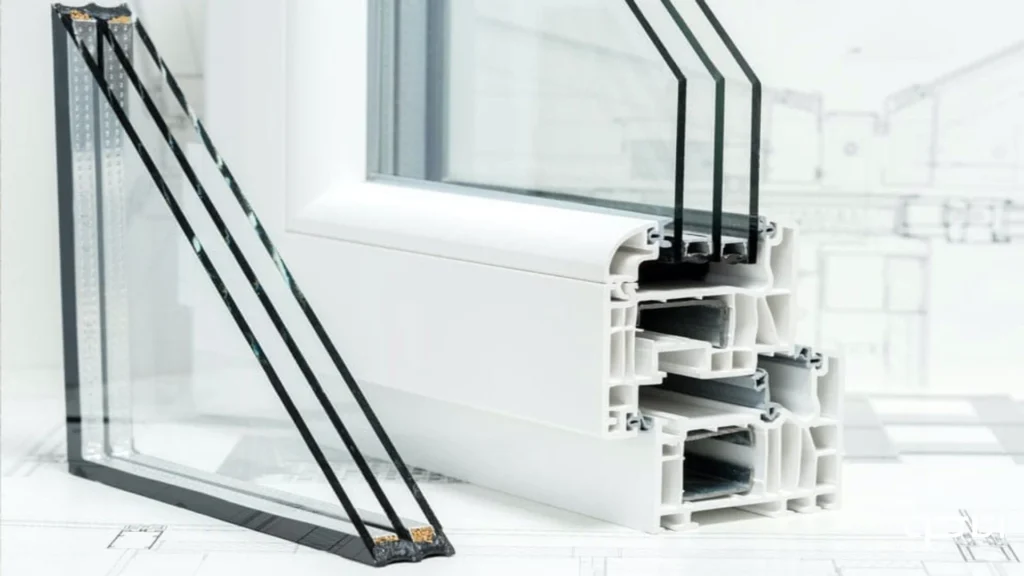

نقش رنگ و پوششها در عملکرد ترمال بریک
رنگ و پوششهای سطحی نقش مهمی در عملکرد ترمال بریک و پروفیلهای آلومینیومی ایفا میکنند، زیرا این لایهها علاوه بر ایجاد زیبایی ظاهری، بر رفتار حرارتی و دوام سیستم نیز اثر میگذارند. نخستین نقش پوششها، کنترل جذب حرارت توسط سطح خارجی است. رنگهای تیره تمایل بیشتری به جذب انرژی خورشید دارند و دمای سطح پروفیل را افزایش میدهند. این افزایش دما اگر کنترل نشده باشد میتواند موجب انبساط بیشتر بخش بیرونی و ایجاد اختلاف پتانسیل حرارتی گردد. در مقابل، رنگهای روشن یا پوششهای بازتابنده، گرمای کمتری جذب کرده و عملکرد حرارتی پروفیل را متعادلتر میکنند.
یکی از پوششهای پرکاربرد، پودری الکترواستاتیک (پَودَر کوتینگ) است. این پوشش با ایجاد یک لایه یکنواخت و مقاوم، مانع تأثیر مستقیم اشعه UV روی ساختار آلومینیوم میشود و علاوه بر افزایش دوام، پایداری رنگ را نیز تضمین میکند. در سیستمهای ترمال بریک، استفاده از پوششهای باکیفیت باعث جلوگیری از گرمشدن بیشازحد سطح پروفیل و حفظ پایداری نوار پلیآمید در مقابل تابش خورشید میشود.
نوع دیگری از پوششها، آنادایزینگ است که از طریق فرآیند الکتروشیمیایی، لایهای سخت و مقاوم روی آلومینیوم ایجاد میکند. این لایه در برابر خوردگی، خطوخش و تغییر رنگ مقاومت بالایی دارد و در اقلیمهای شرجی یا مرطوب عملکرد مناسبی ارائه میدهد. آنادایزینگ همچنین انتقال حرارت سطحی را کنترل میکند و پروفیل را در برابر تغییرات ناگهانی دمایی پایدارتر میسازد.
ویژگی مهم دیگر، امکان استفاده از دو رنگ متفاوت در داخل و خارج پروفیلهای ترمال بریک است. به دلیل وجود نوار عایق، امکان اعمال پوششهای جداگانه روی دو نیمه پروفیل وجود دارد. این موضوع علاوه بر زیبایی، اجازه میدهد رنگ داخل ساختمان متناسب با دکوراسیون داخلی و رنگ بیرون با نمای ساختمان هماهنگ باشد.
در بخش نوآوریهای جدید، پوششهای سرامیکی نانویی معرفی شدهاند که مقاومت بسیار بالایی در برابر UV، خش و آلودگی دارند و با ایجاد خاصیت آنتیاستاتیک، مانع جذب گردوغبار میشوند. این نوع پوششها علاوه بر افزایش دوام، رفتار حرارتی پروفیل را نیز بهینه میکنند.
در مجموع، انتخاب درست رنگ و پوششها مکمل عملکرد ترمال بریک بوده و نقش مستقیمی در طول عمر، زیبایی و پایداری حرارتی پروفیل دارد.

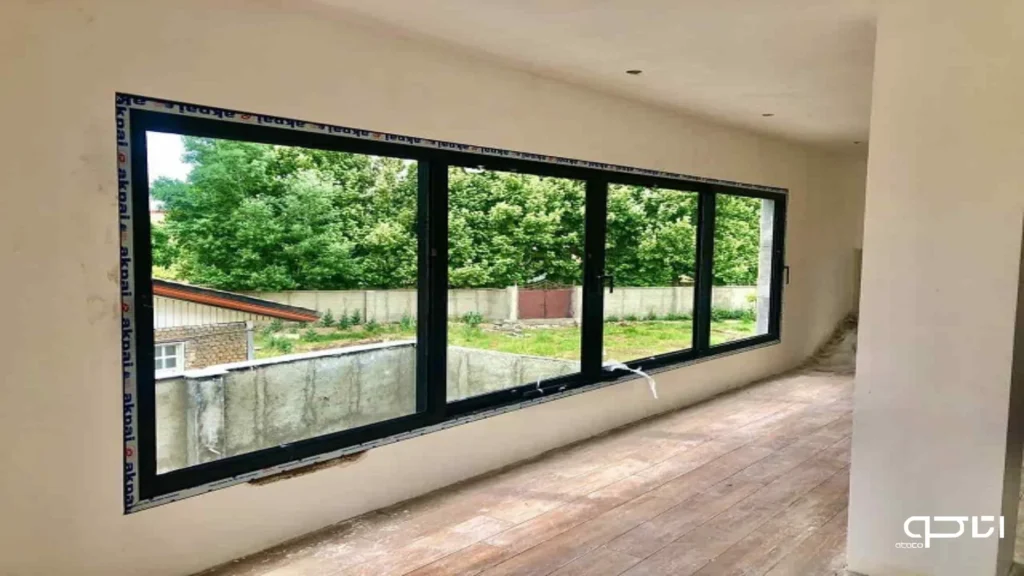

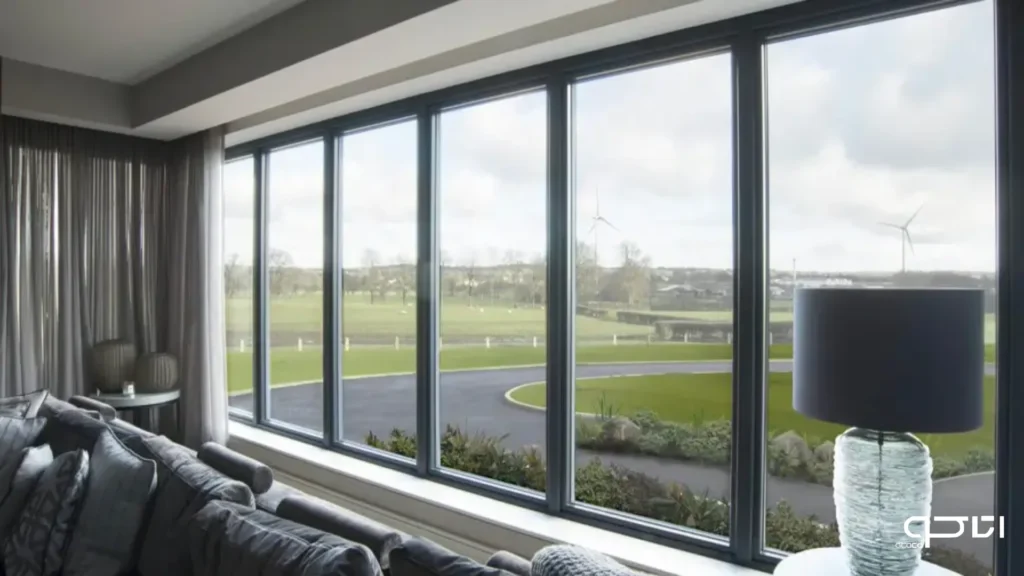

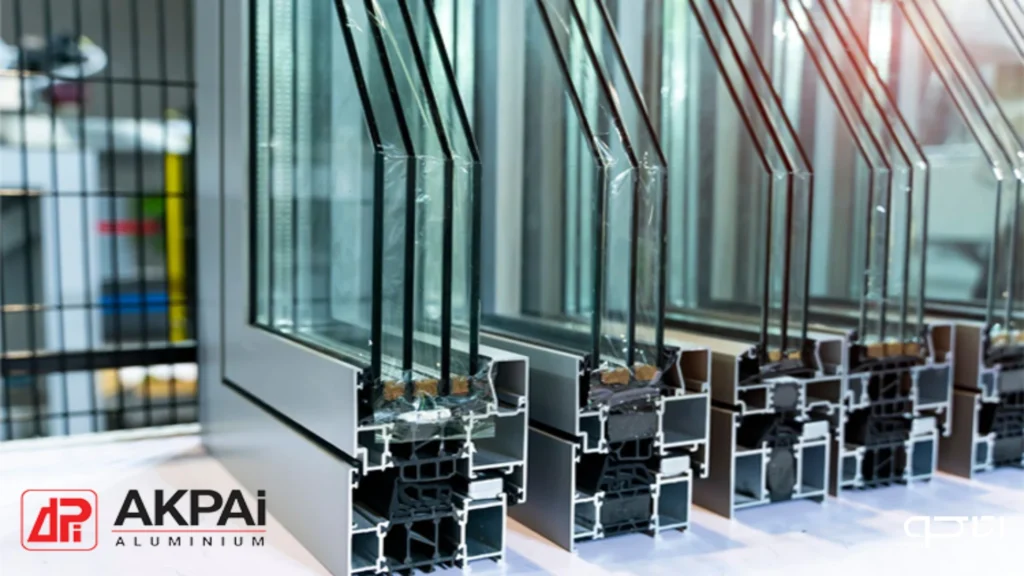

ترمال بریک آکپا و ویژگیهای فنی پروفیلهای آن
ترمال بریک آکپا بهعنوان یکی از سیستمهای مطرح در حوزه تولید پروفیلهای آلومینیومی عایق، بر پایه استفاده از نوارهای پلیآمیدی باکیفیت و استانداردهای مهندسی دقیق طراحی میشود. این پروفیلها با بهرهگیری از پلیآمیدهای مقاوم در برابر حرارت و افزودنیهای تقویتی، مانع انتقال انرژی بین سطوح داخلی و خارجی سازه میشوند. نتیجه این طراحی، دستیابی به ضریب انتقال حرارت پایین و افزایش کارایی انرژی در پروژههای ساختمانی است. آکپا در تولید پروفیلها به کنترل تلورانسها، ضخامت آلومینیوم، کیفیت رنگ الکترواستاتیک و فرآیند آنودایز توجه ویژهای دارد که باعث میشود پایداری طولانیمدت در برابر تغییرات دمایی و رطوبتی تضمین شود.
پنجرههای ترمال بریک آکپا به دلیل استحکام مکانیکی بالا، گشتاور مقاوم در برابر پیچش و قابلیت تحمل فشار باد، برای ساختمانهای مرتفع و مناطق با شرایط آبوهوایی سخت مناسب هستند. همچنین طراحی پروفیلها بهگونهای است که امکان نصب یراقآلات متنوع، شیشههای چندجداره و آببندی مؤثر را فراهم میکند. یکی از مزایای مهم سیستم آکپا، دسترسی به رنگبندی گسترده شامل رنگهای خاص مانند شامپاینی، مشکی مات، آنودایز طبیعی و طرح چوب است که به طراحان معماری آزادی عمل بیشتری میدهد. علاوه بر این، پروفیلهای ترمال بریک آکپا به دلیل کیفیت سطحی و دوام بالای پوشش، در برابر خطوخش، تابش UV و شرایط محیطی خورنده عملکرد بسیار مطلوبی از خود نشان میدهند.
ترمال بریک اردبیل
یکی از نامهایی که در حوزه ترمال بریک اردبیل بیشتر شناخته شده، شرکت آتاکو است. دلیل این انتخاب، ارائه مجموعهای از پروفیلهای ترمال بریک باکیفیت، تنوع در رنگبندی، امکان سفارش سریهای مختلف و ارائه مشاوره فنی قبل از خرید است. آتاکو با عرضه پروفیلهای استاندارد، روند انتخاب و تهیه ترمال بریک در اردبیل را برای سازندگان سادهتر میکند و این موضوع باعث شده بسیاری از فعالان صنعت ساختمان به این مجموعه اعتماد کنند. تنوع رنگهایی مانند شامپاینی، مشکی مات و آنودایز، امکان انتخاب ضخامت مناسب برای پروژه، و دسترسی سریع به محصولات باعث شده «ترمال بریک اردبیل آتاکو» به یکی از گزینههای محبوب بازار تبدیل شود. علاوه بر این، هماهنگی سفارش، تحویل منظم و پشتیبانی پس از خرید، فرایند اجرای پنجرههای ترمال بریک را برای مشتریان حرفهای بسیار روانتر کرده است.
